다층 기판 보드
Created with Pixso.

SMT FR4 2 레이어 PCBA 디자인 표면 처리 및 다양한 전자 애플리케이션을 위한 녹색 솔더마스크를 갖춘 다층 PCB 보드 OEM/ODM

SMT FR4 2 레이어 PCBA 디자인 표면 처리 및 다양한 전자 애플리케이션을 위한 녹색 솔더마스크를 갖춘 다층 PCB 보드 OEM/ODM

브랜드 이름: KAZ
모델 번호: KAZA-0038
MOQ: 1개 단위
가격: 0.1-20 USD / Unit
지불 조건: T/T, Western Union, MoneyGram, L/C, D/A.
공급 능력: 2000년 m2 / 달
자세한 정보
원래 장소:
중국
인증:
UL&ROHS
최대 보드 크기:
600 밀리미터 X 1200 밀리미터
PCB에 쓸 기재:
FR4, CEM-1, 타코닉, 알루미늄, 높은 Tg 물질, 높은 주파수 로저스, 비난에 까딱없, 아를롱, 무할로겐 물질
울렸습니다 마무리 바오르드스 두께의:
0.21-7.0mm
최소 선 너비:
3밀(0.075mm)
마감 처리재:
HASL (주석 납 자유롭 ), ENIG (침지 금), 이머젼 실버, 금 도금법 (금을 번쩍이세요), OSP, 기타 등등.
구리의 두께:
0.5-14oz (18-490um)
E-테스트:
100% E-테스트 (고전압 테스트) ; 날아다니는 프로브 시험
레이어:
6Layers
구리:
2oz
표면:
ENIG / HASL
재료:
FR4
판매 마스크:
녹색 / 빨강 / 검정색
층:
4 층
소펠데르마스크컬러:
녹색, 빨간색, 파란색, 검은 색, 흰색
테스트 방법:
프로브 테스트 / E-테스트
마치다:
HASL/무연/골드/OSP/...
최소 드릴 사이즈:
0.20mm
단열 수지:
에폭시 (EP)
포트:
심천,홍콩
샘플:
사용 가능
맹인 경로:
1
PCBA 표준:
IPC-A-610E
프로파일 펀칭:
V 컷, 라운팅, 베벨링
최소 추적 간격:
3밀(0.075mm)
페아르투르:
100% e- 테스트
보드 크기:
100*20mm
PCB 표준:
IPC-A-610 E 클래스 II-III
포장 세부 사항:
진공 패키지
공급 능력:
2000년 m2 / 달
강조하다:

SMT FR4 PCBA 디자인

,

2 층 PCBA 디자인

,

녹색 솔더 마스크 PCB 집하 서비스

제품 설명
SMT FR4 2 레이어 PCBA 디자인 표면 처리 녹색 솔더 마스크
OEM ODM 서비스 제공 GSM 보안 PCB 디자인/전자 차트 디자인 개발
1. PCB 조립 서비스 설명

PCB 조립은 4 레이어이며 보안 장비 응용 분야에 사용됩니다. PCB 프로토타입, 소량, 중량 및 대량. 신규 주문에 대한 MOQ 요청 없음. 모든 PCB는 UL, TS 16949, ROHS, ISO 등 인증을 충족합니다.

2. PCB 조립 서비스 사양
1레이어1-30 레이어
2재료FR-4, CEM-1, CEM-3, Hight TG, FR4 할로겐 프리, FR-1, FR-2, 알루미늄
3보드 두께0.2mm-7mm
4최대 완성 보드 측면500mm*500mm
5최소 드릴 구멍 크기0.25mm
6최소 라인 너비0.075mm(3mil)
7최소 라인 간격0.075mm(3mil)
8표면 마감/처리HALS/HALS 무연, 화학 주석, 화학 금, 침지 금 Inmersion Silver/Gold, Osp, 금 도금
9구리 두께0.5-4.0oz
10솔더 마스크 색상녹색/검정/흰색/빨강/파랑/노랑
11내부 포장진공 포장, 비닐 봉투
12외부 포장표준 판지 포장
13구멍 공차PTH:±0.076, NTPH:±0.05
14인증서UL, ISO9001, ISO14001, ROHS, CQC
15프로파일링 펀칭라우팅, V-CUT, 베벨링
16조립 서비스모든 종류의 인쇄 회로 기판 조립에 OEM 서비스 제공
3. 제품 응용 분야:
  • 통신
  • 소비자 전자 제품
  • 보안 모니터
  • 차량 전자 제품
  • 스마트 홈
  • 산업 제어
  • 군사 및 방위
  • 자동차
  • 스마트 홈
  • 산업 자동화
  • 의료 기기
  • 신에너지
  • 기타 등등
4. PCB 조립 서비스의 장점
  • 엄격한 제품 책임, IPC-A-160 표준 채택
  • 생산 전 엔지니어링 전처리
  • 생산 공정 관리(5Ms)
  • 100% E-테스트, 100% 육안 검사, IQC, IPQC, FQC, OQC 포함
  • 100% AOI 검사, X-ray, 3D 현미경 및 ICT 포함
  • 고전압 테스트, 임피던스 제어 테스트
  • 마이크로 섹션, 납땜 능력, 열 응력 테스트, 충격 테스트

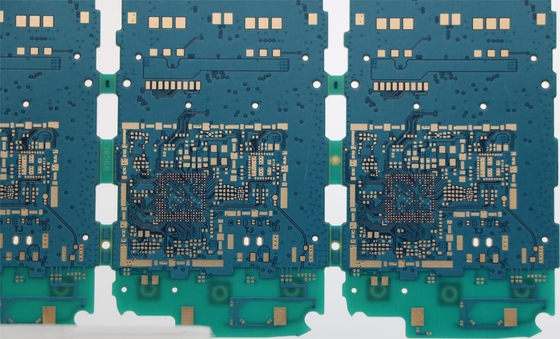

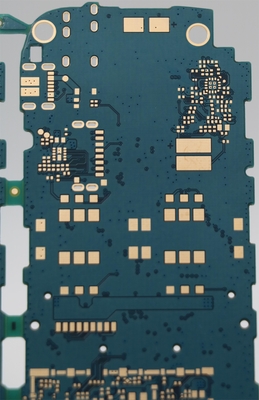

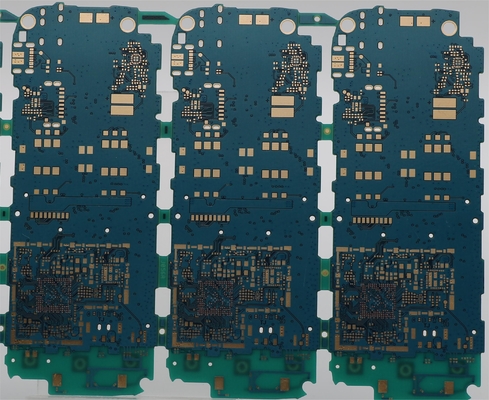

5. 사진
SMT FR4 2 레이어 PCBA 디자인 표면 처리 및 다양한 전자 애플리케이션을 위한 녹색 솔더마스크를 갖춘 다층 PCB 보드 OEM/ODM 0 SMT FR4 2 레이어 PCBA 디자인 표면 처리 및 다양한 전자 애플리케이션을 위한 녹색 솔더마스크를 갖춘 다층 PCB 보드 OEM/ODM 1
6. PCBA용 OEM/ODM/EMS 서비스:
  • PCBA, PCB 보드 조립: SMT & PTH & BGA
  • PCBA 및 인클로저 디자인
  • 부품 소싱 및 구매
  • 빠른 프로토타입 제작
  • 플라스틱 사출 성형
  • 금속 시트 스탬핑
  • 최종 조립
  • 테스트: AOI, In-Circuit Test(ICT), Functional Test(FCT)
  • 자재 수입 및 제품 수출을 위한 맞춤 통관
FAQ
Q1: 당신은 공장입니까, 아니면 무역 회사입니까?
-----저희는 공장입니다. 저희 회사는 전자 제품 제조업체입니다.
Q2: 샘플 주문을 받으시겠습니까?
------예, 샘플 주문을 받을 수 있습니다.
Q3: 보증 정책은 무엇입니까?
-----2년 보증을 제공합니다. 개인적인 이유가 아닌 상품 결함의 경우 교체해 드립니다.
Q4: 지불 조건은 무엇입니까?
------사전 T/T, 페이팔 또는 알리페이 계정을 받습니다.
Q5: 대량 주문의 리드 타임은 얼마입니까?
------일반적으로 주문 수량에 따라 약 20-35일이 소요됩니다.
