| 브랜드 이름: | KAZpcb |
| 모델 번호: | PCB-B-009 |
| MOQ: | 1 |
| 가격: | 0.1-3usd/pc |
| 지불 조건: | 페이팔, T는 / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 10000-20000 평방 미터 |

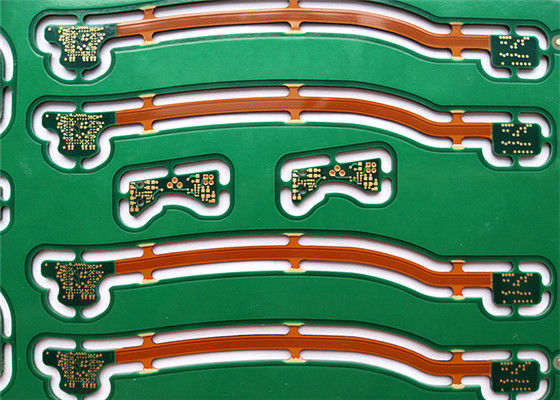

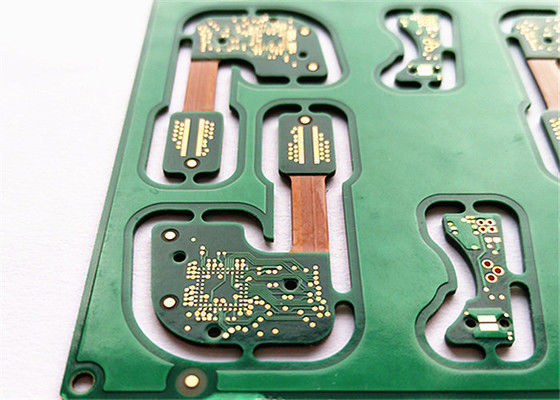

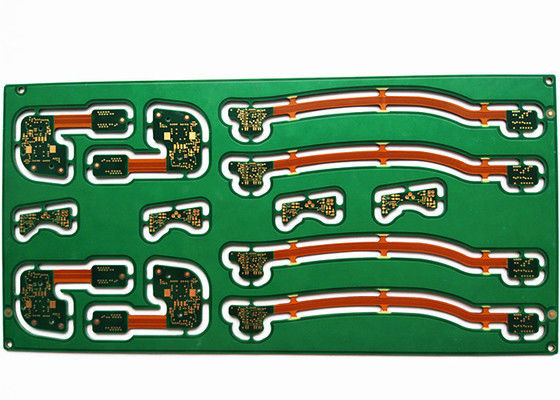

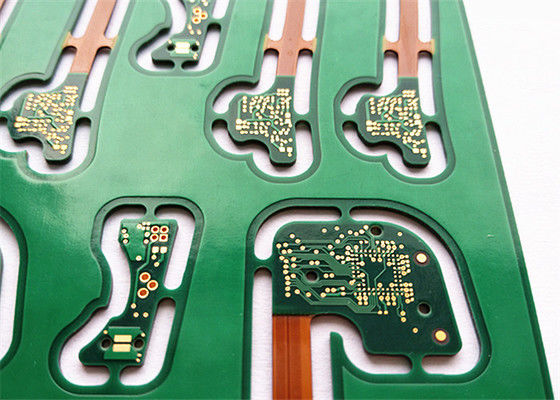

단단한 유연한 다층 Fr4Green Soldermask 인쇄 회로 보드,PCB 공장
정형 유연 다층 FR4 그린 솔더마스크 인쇄 회로판에 대한 세부 사양
| 범주 | 딱딱하고 유연한 PCB |
| 층 | 2L |
| 소재 | FR-4 |
| 표면 처리 | HASL |
| 판 두께 | 10.6mm |
| 솔더마스크 | 녹색 |
| 품질 표준 | IPC 클래스 2, 100% E 테스트 |
| 인증서 | TS16949, ISO9001, UL, RoHS |
에 대한 간략한 소개 첸젠 KAZ 회로 회사, Ltd.
간략한 소개
2007년에 설립된 첸젠 KAZ 회로 회사는 PCB 및 PCBA 주문제작 제조업체입니다.다층 인쇄 회로판 및 금속 기판 회로판 생산이는 제조, 판매, 서비스 등을 포함한 첨단 기술 기업입니다.
우리는 당신에게 가장 빠른 배송 시간 내에 공장 지시 가격으로 품질 제품을 제공 확신합니다!
KAZ 회로는 당신을 위해 무엇을 할 수 있습니까?
PCB / PCBA의 전체 요금을 얻으려면 아래와 같은 정보를 제공하십시오.
다층 PCB
다층 PCB는 두 층 이상의 구리 포일로 이루어진 인쇄 회로 보드입니다. 내부 구리 포일, 단열 기판 및 외부 구리 포일로 구성됩니다.그리고 층들 사이의 상호 연결은 부착과 구리 접착으로 이루어집니다.단일 계층 또는 이중 계층 PCB와 비교하면, 다층 PCB는 더 높은 배선 밀도와 복잡한 회로 디자인을 달성 할 수 있습니다.
다층 PCB의 장점:
더 높은 배선 밀도와 복잡한 회로 설계 기능
더 나은 전자기 호환성 및 신호 무결성
신호 전송 경로 가 짧아지고 회로 성능이 향상
더 높은 신뢰성 및 기계적 강도
보다 유연한 전력 및 지상 분배
다층 PCB의 구성:
안쪽 구리 포일: 전도성 층과 전선을 제공한다
단열 기판 (FR-4, 고주파 저손실 다이엘렉트릭 등): 각 구리 엽층을 고립하고 지원합니다
외부 구리 필름: 표면 배선 및 인터페이스를 제공합니다
뚫린 금속화: 층 간 전기 연결을 실현
표면 처리: HASL, ENIG, OSP 및 다른 표면 처리 과정
다층 PCB의 설계 및 제조:
회로 설계: 다층 보드의 신호 무결성, 전력/지질 무결성 설계
레이아웃 및 배선: 합리적인 레이어 할당 및 라우팅 최적화
프로세스 설계: 오프러처 크기, 층 간격, 구리 필름 두께 등
제조 공정: 라미네이션, 굴착, 구리 접착, 에치, 표면 처리 등
