무거운 구리 PCB
Created with Pixso.

헤비 코퍼 PCB 인쇄 회로 보드 PCB 조립 서비스 PCBA 디자인 PCB 조립 서비스

헤비 코퍼 PCB 인쇄 회로 보드 PCB 조립 서비스 PCBA 디자인 PCB 조립 서비스

브랜드 이름: KAZ
모델 번호: 카자-B-007
MOQ: 1 단위
가격: 0.1-20 USD / Unit
지불 조건: T/T, 서부 동맹, MoneyGram, L/C, D/A
공급 능력: 2000 m2/달
자세한 정보
원래 장소:
중국
인증:
UL&ROHS
레이어 총수:
2 ' 30 층
맥스 보드 사이즈:
600 밀리미터 X 1200 밀리미터
PCB에 쓸 기재:
FR4, CEM-1, 타코닉, 알루미늄, 높은 Tg 물질, 높은 주파수 로저스, 비난에 까딱없, 아를롱, 무할로겐 물질
울렸습니다 마무리 바오르드스 두께의:
0.21-7.0mm
최소 선 너비:
3 밀리리터 (0.075mm)
최소선 공간:
3 밀리리터 (0.075mm)
최소 구멍 직경:
0.10 밀리미터
마감 처리재:
HASL (주석 납 자유롭 ), ENIG (침지 금), 이머젼 실버, 금 도금법 (금을 번쩍이세요), OSP, 기타 등등.
구리의 두께:
0.5-14oz (18-490um)
E-테스트:
100% E-테스트 (고전압 테스트) ; 날아다니는 프로브 시험
포장 세부 사항:
P/P의 판지
공급 능력:
2000 m2/달
강조하다:

회로 기판 PCB를 인쇄

,

전력 공급 회로판

제품 설명

헤비 코퍼 PCB 인쇄 회로 보드 PCB 조립 서비스 PCBA 디자인 PCB 조립 서비스





특징



  • 재료: FR4 Tg180, 6층
  • 최소 흔적/공간: 0.1mm
  • 눈과 패드에 매장
  • 재료: FR4, 높은 Tg
  • RoHS 지침을 준수합니다
  • 판 두께: 0.4-5.0mm +/-10%
  • 계층 수: 1-22 계층
  • 구리 무게: 0.5-5 온스
  • 뚫린 구멍의 끝 부분: 8 밀리
  • 레이저 드릴: 4 밀리
  • 미니 추적 너비/공간: 4/4 밀리 (생산), 3/3 밀리 ( 샘플링)
  • 용접 마스크: 녹색, 파란색, 흰색, 검은색, 파란색, 노란색
  • 전설: 흰색, 검은색, 노란색
  • 최대 판 크기: 18 * 2 인치
  • 마감 유형 옵션: 금, 은, 진, 고금, HASL, LF HASL
  • 검사 표준: ipc-A-600H/IPC-6012B, 2/3급
  • 전자 테스트: 100%
  • 보고: 최종 검사, E 테스트, 용접 능력 테스트, 마이크로 섹션
  • 인증: UL, SGS, RoHS 지침을 준수합니다. ISO 9001:2008, ISO/TS16949:2009





PCBA기술 능력



SMT 위치 정확성:20
부품 크기:0.4×0.2mm ((01005) ¥130×79mm, 플립-칩, QFP, BGA, POP
최대 부품 높이:25mm
최대 PCB 크기:680×500mm
최소 PCB 크기: 제한되지 않습니다.
PCB 두께:0.3~6mm
PCB 무게:3kg
웨브 솔더 최대 PCB 너비:450mm
최소 PCB 너비: 제한되지 않습니다.
부품 높이: 상위 120mm/보트 15mm
땀을 흘리는 병사 금속 종류: 부품, 전체, 인클레이, 사이드스테프
금속물질: 구리, 알루미늄
표면 완화: Au, 플라팅 슬라이버, 플라팅 Sn
공기 방광율:20% 이하
압축식 압력 범위:0-50KN
최대 PCB 크기:800X600mm
테스트 정보통신, 탐사선 비행, 연소, 기능 테스트, 온도 사이클





다음은 무거운 구리 PCB대회 봉사:



소재와 부품:

높은 구리 함량 PCB (2oz, 4oz 또는 6oz 구리 두께)
무거운 전자 부품 (예를 들어, 전력 트랜지스터, 고전력 저항, 히트 싱크)
높은 온도 용매 (예를 들어, 높은 녹는점 납 없는 용매)
고품질의 용매 페이스트


PCB 조립 과정:



PCB 제조:
PCB 표면을 철저히 청소하여 오염 물질을 제거합니다.
부품 배치 요구 사항에 따라 솔더 마스크와 실크 스크린을 적용하십시오.
부착 및 부품 유도에 대한 구멍을 뚫고.


부품 배치:
부품을 PCB에 조심스럽게 배치하여 올바른 방향과 정렬을 보장합니다.
안전한 부품은 고온 용접 페스트를 사용하는 PCB 패드로 이어집니다.


리플로우 용접:
조립된 PCB를 재공류 오븐에 넣거나 뜨거운 공기 재작업소를 사용하십시오.
PCB를 적절한 재흐름 온도 (일반적으로 230°C ~ 260°C) 로 가열하여 용매 페이스트를 녹입니다.
모든 구성 요소 연결에 대한 적절한 용매 습화 및 관절 형성을 보장합니다.


검사 및 시험:
PCB를 시각적으로 검사해 용접교, 냉동 결합, 또는 결여된 부품을 찾아보세요.
연속성, 저항 및 전압 측정과 같은 회로의 기능을 확인하기 위해 전기 테스트를 수행합니다.
회로가 설계 사양을 충족하는지 확인하기 위해 필요한 모든 기능 테스트를 수행합니다.


열 관리:
추가 냉각을 필요로 하는 고전력 부품을 식별합니다.
열을 효과적으로 분산시키기 위해 필요에 따라 방열기 또는 다른 열 관리 솔루션을 설치하십시오.
구성 요소와 히트 싱크 사이의 적절한 열 인터페이스를 보장합니다.


컨포머 코팅 (선택)
액릴 또는 폴리우레탄과 같은 합성 코팅을 적용하여 PCB와 구성 요소를 습기, 먼지 및 부식과 같은 환경 요인으로부터 보호하십시오.


최종 조립 및 포장:
필요한 경우 PCB를 적절한 가구 또는 장치에 고정합니다.
안전 운송 및 배달을 위해 조립 PCB를 포장합니다.


무거운 구리 PCB 조립에 대한 주요 고려 사항:
PCB 재료와 구리 두께가 응용 프로그램의 전력 요구 사항에 적합하도록 보장합니다.
적절한 전력 등급과 열 분산 능력을 갖춘 부품을 선택합니다.
높은 온도 용매와 용매 페이스트를 사용 하 여 더 높은 작동 온도에 견딜 수 있습니다.
부품이 과열되는 것을 방지하기 위해 적절한 열 관리 솔루션을 구현하십시오.

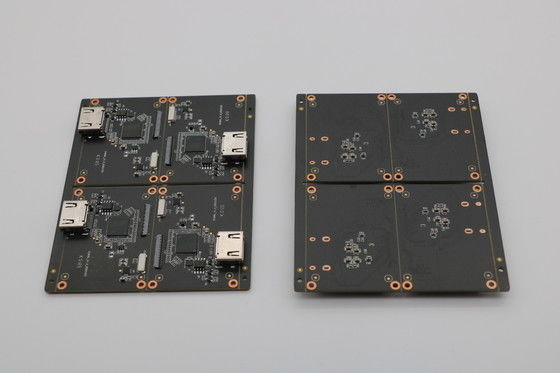

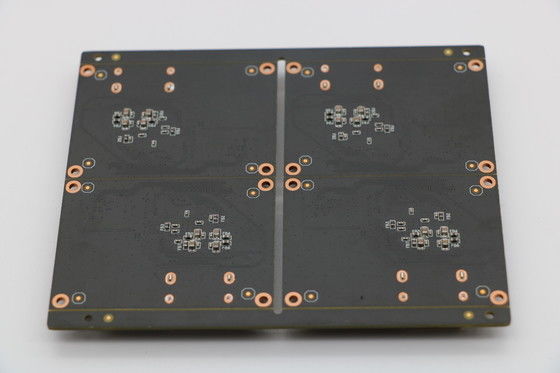

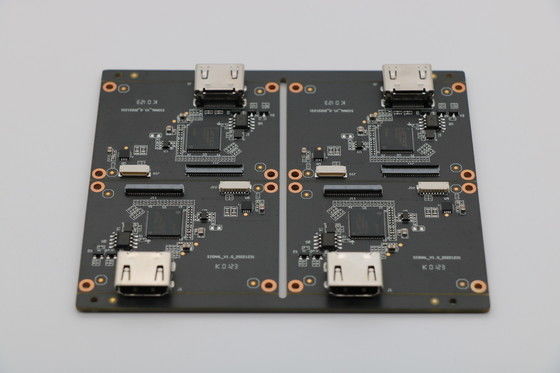

PCBA 그림

헤비 코퍼 PCB 인쇄 회로 보드 PCB 조립 서비스 PCBA 디자인 PCB 조립 서비스 0

헤비 코퍼 PCB 인쇄 회로 보드 PCB 조립 서비스 PCBA 디자인 PCB 조립 서비스 1

헤비 코퍼 PCB 인쇄 회로 보드 PCB 조립 서비스 PCBA 디자인 PCB 조립 서비스 2
