다층 측면 인쇄 회로 보드, 딱딱한 플렉스 회로 pcba 보드 표준 FR-4, 전자 인쇄 회로 보드

다층 측면 인쇄 회로 보드, 딱딱한 플렉스 회로 pcba 보드 표준 FR-4, 전자 인쇄 회로 보드

브랜드 이름: KAZ
모델 번호: PCB-B-002
MOQ: 1
가격: 0.1-3usd/pc
지불 조건: 페이팔, T는 / T, 웨스턴 유니온
공급 능력: 달 당 10000-20000 평방 미터
자세한 정보
원래 장소:
CN
인증:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
제품 이름:
다층 측면 PCB
판재:
표준 FR-4
표면 처리:
침지 금
판 두께:
1.6mm
구리 두께:
1oZ
솔더 마스크:
파란색
포장 세부 사항:
진공 포장
공급 능력:
달 당 10000-20000 평방 미터
강조하다:

전자 회로 기판

,

경직 된 플렉스 회로 보드

제품 설명

다층 측면 인쇄 회로 보드, 딱딱한 플렉스 회로 pcba 보드 표준 FR-4, 전자 인쇄 회로 보드





튀김 설명

우리의 PCB 기술 용량은 1 ~ 50 층, 최소 델 구멍 크기가 0.1mm, 최소 트랙 / 라인 크기가 0.075mm, OSP, HAL, HASL, ENIG, 골드 손가락의 표면 처리 및 기타를 포함합니다.우리는 우리의 생산 능력을 10으로 만들 수 있습니다,이중 면적의 경우 1000~20,000 평방 미터/개월, 다층 면적의 경우 8,000~12,000 평방 미터/월입니다.

    우리는 300명 이상의 직원과 8,000 평방 미터 건물 면적을 보유하고 있습니다. 우리의 제품은 일반 Tg FR4, 높은 Tg FR4, PTFE, 로저스, 낮은 Dk / DF, FPC, 딱딱한 유연 PCB 및 알루미늄, 구리 기반 PCB 등을 포함합니다.SMT를 포함한 조립 서비스6개의 조립 라인을 가진 DIP입니다.



제조업체의 용량:

용량 듀얼 사이드: 12000 평방 미터 / 월
다층: 8000 평방 미터 / 달
최저선 너비/간격 4/4 밀리 (1 밀리=0.0254mm)
판 두께 0.3~4.0mm
1~20층
소재 FR-4, 알루미늄, PI
구리 두께 0.5~4온스
재료 Tg Tg140~Tg170
최대 PCB 크기 600*1200mm
분 구멍 크기 0.2mm (+/- 0.025)
표면 처리 HASL, ENIG, OSP





세부 사양

계층 수 단면, 이면, 다층 50층까지
원료 FR-4, 높은 Tg FR-4, 알루미늄 기반, 구리 기반, CEM-1, CEM-3 등
판 두께 00.6-3mm 또는 더 얇은
구리 두께 00.5~6.0온스 또는 더 두꺼운
표면 처리 HASL, Immersion Gold ((ENIG), Immersion Silver, Immersion Tin, Plating Gold 및 금 손가락.
팔린 마스크 녹색, 파란색, 검은색, 매트 그린, 흰색, 빨간색
실크 스크린 검은색과 흰색





KAZ 회로는 당신을 위해 무엇을 할 수 있습니까?

  • PCB 제조 (원형, 중소, 대량 생산)
  • 부품 공급
  • PCB 조립/SMT/DIP


PCB / PCBA의 전체 요금을 얻으려면 아래와 같은 정보를 제공하십시오.

  • 게르버 파일, PCB의 세부 사양
  • BOM 목록 (Excel fomart로 더 좋습니다)
  • PCBA의 사진 (이 PCBA를 전에 한 경우)





전자 인쇄 회로 보드 (PCB) 제조 과정:



PCB 재료 선택:
일반적인 기본 재료는 FR-4 (유섬유), 폴리마이드 및 세라믹입니다.
변압력 상수, 열 성능, 유연성 같은 특성을 고려
고주파, 고전력 또는 유연 PCB를 위한 특수 소재


구리 두께와 층 수:
전형적인 구리 필름 두께는 1oz에서 4oz (35μm에서 140μm) 까지
단면, 쌍면 및 다층 PCB가 제공됩니다.
추가 구리 층 은 전력 분배, 열 분산 및 신호 무결성 을 향상 시킨다


표면 처리:
HASL (Hot Air Solder Leveling) - 저렴하지만 표면이 평평하지 않을 수 있습니다.
ENIG (전기 없는 니켈 침수 금) 뛰어난 용접성과 부식 저항성을 제공합니다
몰입 은 - 납 없는 용접에 대한 비용 효율성
추가 옵션은 ENEPIG, OSP 및 직접 금화


첨단 PCB 기술:
고밀도 상호 연결을 위한 맹목적이고 묻힌 경로
초미세 피치 및 소형화용 미크로비아 기술
탄력성이 필요한 애플리케이션용 딱딱한 플렉스 PCB
고 주파수 및 고 속도의 제어 임피던스 pc


PCB 제조 기술:
추출 과정 (가장 일반적) - 원치 않는 구리를 추출
첨가 공정 - 기본 재료에 구리 흔적을 생성
반첨가 공정 - 추출 및 첨가 기술을 결합


제조업체의 설계 (DFM):
신뢰성 있는 제조를 위한 PCB 설계 지침을 준수
고려 사항은 크기와 부품 위치에 따라 추적 너비/격차
설계자 와 제조업체 간 긴밀한 협업 은 필수적 이다


질감 및 테스트:
전기 테스트 (예를 들어 온라인 테스트, 기능 테스트)
기계적 시험 (예: 굽기, 충격, 진동)
환경 테스트 (예: 온도, 습도, 열주기)







더 많은 사진

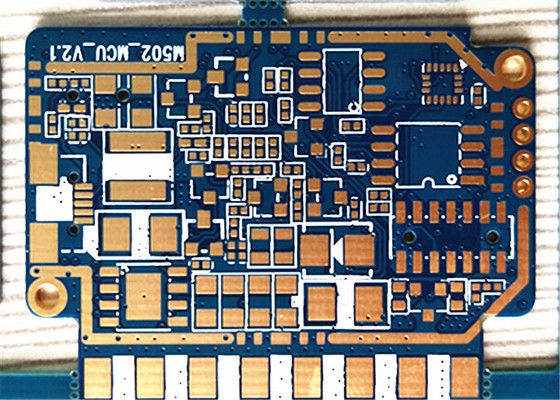

다층 측면 인쇄 회로 보드, 딱딱한 플렉스 회로 pcba 보드 표준 FR-4, 전자 인쇄 회로 보드 0

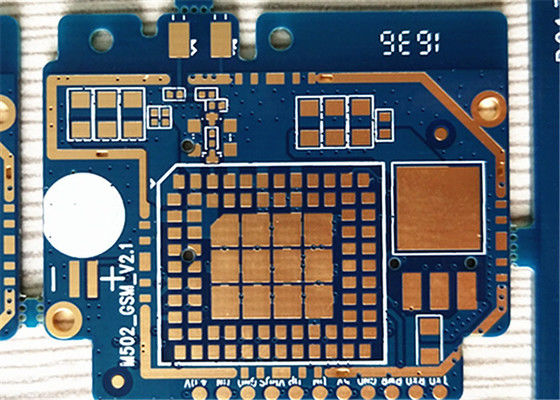

다층 측면 인쇄 회로 보드, 딱딱한 플렉스 회로 pcba 보드 표준 FR-4, 전자 인쇄 회로 보드 1

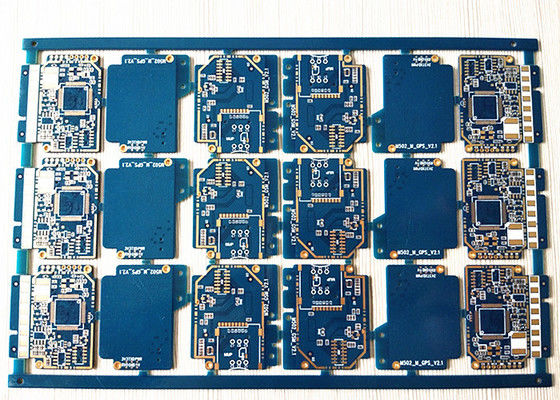

다층 측면 인쇄 회로 보드, 딱딱한 플렉스 회로 pcba 보드 표준 FR-4, 전자 인쇄 회로 보드 2

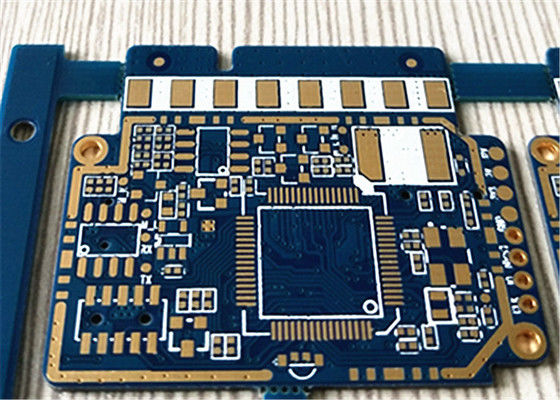

다층 측면 인쇄 회로 보드, 딱딱한 플렉스 회로 pcba 보드 표준 FR-4, 전자 인쇄 회로 보드 3
