| 브랜드 이름: | KAZ |
| 모델 번호: | PCB-B-369424 |
| MOQ: | 1 |
| 가격: | 200 |
| 공급 능력: | 20000 sq.m/달 |
다층 PCB 회로판 4층 FR-4 Tg150 1.0mm ENIG 1U" PCB 조립 서비스
이것은 4층 FR-4 Tg150 1.0mm 1/H/H/1 oz 구리 ENIG 1u" 다층 PCB 회로 보드입니다. 세부 사양은 아래와 같습니다. IPC 2급 품질 표준, 패널 크기는 112.5*202mm입니다.
제조용량 - 딱딱한 PCB
| 항목 | 생산용량 |
| 제품 종류 | 단면, 쌍면, 다층 |
| 최대 보드 크기 | 단면과 이면: 600*1500mm |
| 다층: 600*1,200mm | |
| 표면 마감 | HASL, ENIG, OSP, 몰입 은, 골든 피거 등 |
| 층 | 1~20 |
| 보드 두께 | 0.4~4.0mm |
| 원형 구리 | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| 보드 소재 | FR-4, 알루미늄 기반, 폴리마이드, 구리 기반, 세라믹 기반 |
| 분 뚫기 구멍 크기 | 00.1mm |
| 최소 선 너비와 공간 | 00.075mm |
| 금 을 매는 것 | 니켈 접착 두께 2.5~5mm, 금 두께 0.05~0.1mm |
| 틴 스프레이 | 진 두께 2.5~5mm |
| 밀링 공간 | 와이어와 가장자리: 0.15mm, 구멍과 가장자리: 0.2mm, 컨투어 허용: +/-0.1mm |
| 소켓 샴퍼 | 각: 30°/45°/60° 깊이: 1~3mm |
| V-Cut | 각: 30°/45°/60° 깊이: 보드 두께의 1/3 미니 아이스: 80*80mm |
| 켜고 끄는 테스트 | 최대 테스트 영역: 400*1,200mm |
| 최대 테스트 포인트: 12,000점 | |
| 최대 시험 전압: 300V | |
| 최대 단열 저항: 100mΩ | |
| 임페던스 제어 허용 | ± 10% |
| 용접력 | 85°C~105°C / 280°C~360°C |
PCB 크기: 112.5*202mm / 25 UP
IPC 2급 품질 표준
KAZ 회로는 당신을 위해 무엇을 할 수 있습니까?
PCB / PCBA의 전체 요금을 얻으려면 아래와 같은 정보를 제공하십시오.
회사 정보:
KAZ 회로는 2007 년부터 중국에서 PCB 전문 제조업체입니다. 또한 우리 고객에게 PCB 조립 서비스를 제공합니다. 이제 약 300 명의 직원이 있습니다. ISO9001, TS16949, UL, RoHS와 인증되었습니다.우리는 가장 빠른 배송 시간 내에 공장 지시 가격으로 품질 제품을 제공 확신합니다!
제조업체의 용량:
| 용량 | 듀얼 사이드: 12000 평방 미터 / 월 다층: 8000 평방 미터 / 달 |
| 최저선 너비/간격 | 4/4 밀리 (1 밀리=0.0254mm) |
| 판 두께 | 0.3~4.0mm |
| 층 | 1~20층 |
| 소재 | FR-4, 알루미늄, PI |
| 구리 두께 | 0.5~4온스 |
| 재료 Tg | Tg140~Tg170 |
| 최대 PCB 크기 | 600*1200mm |
| 분 구멍 크기 | 0.2mm (+/- 0.025) |
| 표면 처리 | HASL, ENIG, OSP |
다층 PCB2층 이상의 구리 포일로 이루어진 인쇄 회로 보드입니다. 내부 구리 포일, 단열 기판 및 외부 구리 포일로 구성됩니다.그리고 층들 사이의 상호 연결은 부착과 구리 접착으로 이루어집니다.단층 또는 이중층 PCB와 비교하면다층 PCB더 높은 배선 밀도와 복잡한 회로 디자인을 달성 할 수 있습니다.
다층 PCB의 장점:
더 높은 배선 밀도와 복잡한 회로 설계 기능
더 나은 전자기 호환성 및 신호 무결성
신호 전송 경로 가 짧아지고 회로 성능이 향상
더 높은 신뢰성 및 기계적 강도
보다 유연한 전력 및 지상 분배
다층 PCB의 구성:
안쪽 구리 포일: 전도성 층과 전선을 제공한다
단열 기판 (FR-4, 고주파 저손실 다이엘렉트릭 등): 각 구리 엽층을 고립하고 지원합니다
외부 구리 필름: 표면 배선 및 인터페이스를 제공합니다
뚫린 금속화: 층 간 전기 연결을 실현
표면 처리: HASL, ENIG, OSP 및 다른 표면 처리 과정
다층 PCB의 설계 및 제조:
회로 설계: 신호 무결성, 전력/지구 무결성 설계다층판
레이아웃 및 배선: 합리적인 레이어 할당 및 라우팅 최적화
프로세스 설계: 오프러처 크기, 층 간격, 구리 필름 두께 등
제조 공정: 라미네이션, 굴착, 구리 접착, 에치, 표면 처리 등

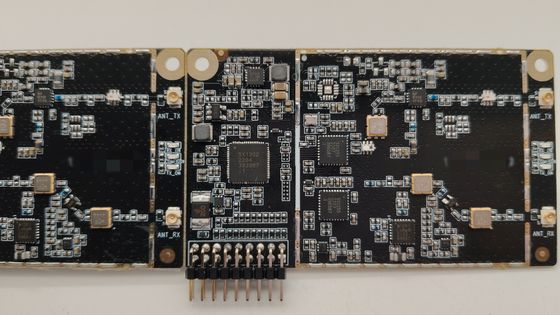

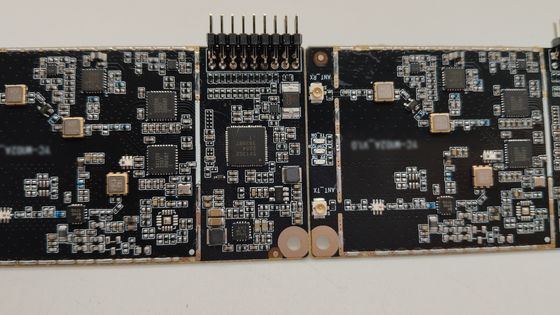

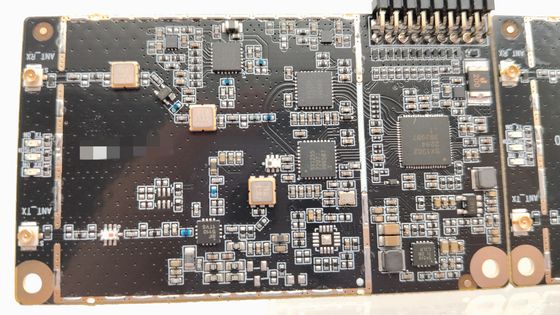

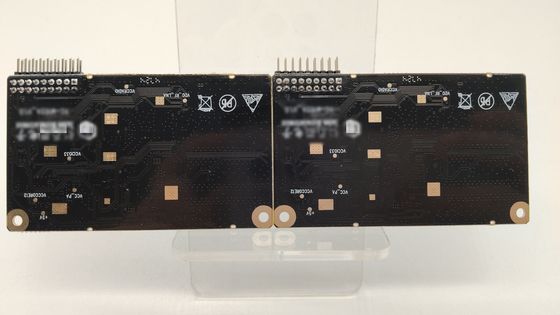

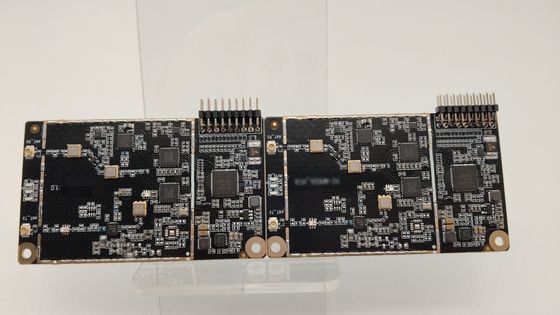

이 4층 FR-4 Tg150 1.0mm 1/H/H/1 온스 구리 ENIG 1u" 다층 PCB에 대한 더 많은 사진
KAZ 회사 정보
제조 장비 - 딱딱한 PCB
제품 응용 프로그램
제품 전시 - 딱딱한 PCB
