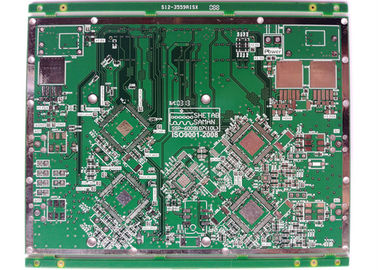

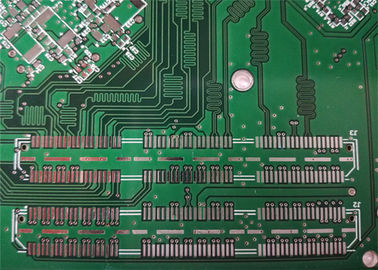

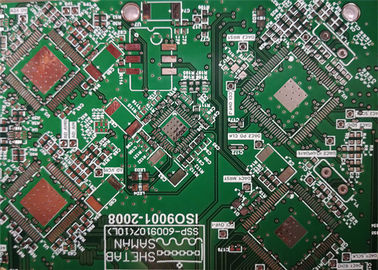

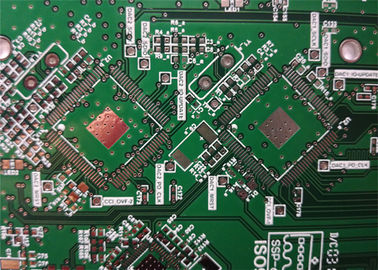

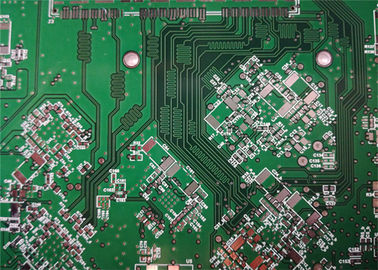

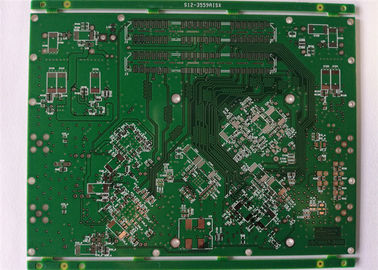

OEM 4층 전자 인쇄 회로 보드 FR4 재료 ENIG 1u' 금 손가락 솔더 마스크.OEM 브랜드 및3Mile

OEM 4층 전자 인쇄 회로 보드 FR4 재료 ENIG 1u' 금 손가락 솔더 마스크.OEM 브랜드 및3Mile

브랜드 이름: KAZD
모델 번호: 카즈-B-003D
MOQ: 1PC
가격: 0.1-3usd/pc
지불 조건: T/T, 웨스턴 유니온, 페이팔
공급 능력: 20000의 squaremetres/달
자세한 정보
원래 장소:
중국
인증:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
프로덕션명:
PCB
구멍 크기:
3마일(0.075mm)
브랜드 이름:
OEM
종류:
전자 인쇄 회로 보드
포장 세부 사항:
진공 패키지
공급 능력:
20000의 squaremetres/달
강조하다:

전자 회로 기판

,

경직 된 플렉스 회로 보드

제품 설명

OEM 4층 전자 인쇄 회로 보드 FR4 재료 ENIG 1u '금 손가락 용접 마스크.OEM 브랜드 및3Mile





전자 인쇄판 의 특징


1원스톱 OEM 서비스: 중국 첸젠에서 만든
2게르버 파일과 BOM 리스트에서 제조
3SMT, DIP 기술 지원
4FR4 물질 94v0 표준을 충족
5UL,CE,ROHS 준수
6표준 납품 시간: 2L에 4-5days; 4L에 5-7days. 급속한 서비스가 제공됩니다.





세부 사양



소재 FR4
마감판 두께 1.6MM
핀란드 구리 두께 1 OZ
레이어 4
솔더 마스크 색상 녹색
실크 스크린 흰색
표면 처리 ENIG
완성된 크기 맞춤형





KAZ 회로는 당신을 위해 무엇을 할 수 있습니까?



  • PCB 제조 (원형, 중소, 대량 생산)
  • 부품 공급
  • PCB 조립/SMT/DIP




PCB / PCBA의 전체 요금을 얻으려면 아래와 같은 정보를 제공하십시오.



  • 게르버 파일, PCB의 세부 사양
  • BOM 목록 (Excel fomart로 더 좋습니다)
  • PCBA의 사진 (이 PCBA를 전에 한 경우)




회사 정보:


KAZ 회로는 2007 년부터 중국에서 PCB 전문 제조업체입니다. 또한 우리 고객에게 PCB 조립 서비스를 제공합니다. 이제 약 300 명의 직원이 있습니다. ISO9001, TS16949, UL, RoHS와 인증되었습니다.우리는 가장 빠른 배송 시간 내에 공장 지시 가격으로 품질 제품을 제공 확신합니다!




제조업체의 용량:



용량 듀얼 사이드: 12000 평방 미터 / 월
다층: 8000 평방 미터 / 달
최저선 너비/간격 4/4 밀리 (1 밀리=0.0254mm)
판 두께 0.3~4.0mm
1~20층
소재 FR-4, 알루미늄, PI
구리 두께 0.5~4온스
재료 Tg Tg140~Tg170
최대 PCB 크기 600*1200mm
분 구멍 크기 0.2mm (+/- 0.025)
표면 처리 HASL, ENIG, OSP







전자 인쇄 회로 보드 (PCB) 제조 과정:



PCB 재료 선택:

일반적인 기본 재료는 FR-4 (유섬유), 폴리마이드 및 세라믹입니다.

변압력 상수, 열 성능, 유연성 같은 특성을 고려

고주파, 고전력 또는 유연 PCB를 위한 특수 소재



구리 두께와 층 수:

전형적인 구리 필름 두께는 1oz에서 4oz (35μm에서 140μm) 까지

단면, 쌍면 및 다층 PCB가 제공됩니다.

추가 구리 층 은 전력 분배, 열 분산 및 신호 무결성 을 향상 시킨다



표면 처리:

HASL (Hot Air Solder Leveling) - 저렴하지만 표면이 평평하지 않을 수 있습니다.

ENIG (전기 없는 니켈 침수 금) 뛰어난 용접성과 부식 저항성을 제공합니다

몰입 은 - 납 없는 용접에 대한 비용 효율성

추가 옵션은 ENEPIG, OSP 및 직접 금화



첨단 PCB 기술:

고밀도 상호 연결을 위한 맹목적이고 묻힌 경로

초미세 피치 및 소형화용 미크로비아 기술

탄력성이 필요한 애플리케이션용 딱딱한 플렉스 PCB

고 주파수 및 고 속도의 제어 임피던스 pc



PCB 제조 기술:

추출 과정 (가장 일반적) - 원치 않는 구리를 추출

첨가 공정 - 기본 재료에 구리 흔적을 생성

반첨가 공정 - 추출 및 첨가 기술을 결합



제조업체의 설계 (DFM):

신뢰성 있는 제조를 위한 PCB 설계 지침을 준수

고려 사항은 크기와 부품 위치에 따라 추적 너비/격차

설계자 와 제조업체 간 긴밀한 협업 은 필수적 이다



질감 및 테스트:

전기 테스트 (예를 들어 온라인 테스트, 기능 테스트)

기계적 시험 (예: 굽기, 충격, 진동)

환경 테스트 (예: 온도, 습도, 열주기)
