1온스 구리 두께 흰 SOLDMASK HASL 표면 PCB PCB 인쇄 회로 보드 PCB 조립 서비스
주문하는 방법:
제조능력 - 딱딱한 PCB:
| 항목 | 생산용량 |
| 제품 종류 | 단면, 쌍면, 다층 |
| 최대 보드 크기 | 단면과 이면: 600*1500mm |
| 다층: 600*1,200mm | |
| 표면 마감 | HASL, ENIG, OSP, 몰입 은, 골든 피거 등 |
| 층 | 1~20 |
| 보드 두께 | 0.4~4.0mm |
| 원형 구리 | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| 보드 소재 | FR-4, 알루미늄 기반, 폴리마이드, 구리 기반, 세라믹 기반 |
| 분 뚫기 구멍 크기 | 00.1mm |
| 최소 선 너비와 공간 | 00.075mm |
| 금 을 매는 것 | 니켈 접착 두께 2.5~5mm, 금 두께 0.05~0.1mm |
| 틴 스프레이 | 진 두께 2.5~5mm |
| 밀링 공간 | 와이어와 가장자리: 0.15mm, 구멍과 가장자리: 0.2mm, 컨투어 허용: +/-0.1mm |
| 소켓 샴퍼 | 각: 30°/45°/60° 깊이: 1~3mm |
| V-Cut | 각: 30°/45°/60° 깊이: 보드 두께의 1/3 미니 아이스: 80*80mm |
| 켜고 끄는 테스트 | 최대 테스트 영역: 400*1,200mm |
| 최대 테스트 포인트: 12,000점 | |
| 최대 시험 전압: 300V | |
| 최대 단열 저항: 100mΩ | |
| 임페던스 제어 허용 | ± 10% |
| 용접력 | 85°C~105°C / 280°C~360°C |
인쇄 회로 보드 (PCB) 전자 장비의 기본 부품이며 다양한 전자 부품들을 연결하고 지원하는 물리적 기반입니다.전자 시스템의 기능과 신뢰성에서 중요한 역할을 합니다..
전자 인쇄 회로 보드의 주요 측면은 다음과 같습니다.
층 및 구성:
PCB는 일반적으로 여러 층으로 구성되며 가장 일반적인 것은 2 또는 4 층 디자인입니다.
이 층은 전도성 경로로 사용되는 구리와 유리 섬유 (FR-4) 또는 다른 특수 재료와 같은 전도성 없는 기판으로 만들어집니다.
다른 계층은 전력 분배 및 소음 감소를 위한 전력 및 지상 평면이 포함될 수 있습니다.
상호 연결 및 추적:
구리층은 전기 신호와 전력을 전달하는 경로로 작용하는 전도성 흔적을 형성하기 위해 새겨집니다.
비아스 (Vias) 는 여러 층의 상호 연결을 가능하게 하는 다양한 층 사이의 흔적을 연결하는 접착된 구멍입니다.
추적 너비, 간격 및 라우팅 패턴은 신호 무결성, 임피던스 및 전반적인 전기 성능을 최적화하도록 설계되었습니다.
전자 부품:
통합 회로, 저항, 콘덴서 및 커넥터와 같은 전자 부품은 PCB에 장착되고 용접됩니다.
이러한 구성 요소의 배치와 라우팅은 최적의 성능, 냉각 및 전체 시스템 기능을 보장하는 데 중요합니다.
PCB 제조 기술:
PCB 제조 프로세스는 일반적으로 라미네이션, 드릴링, 구리 접착, 에치 및 용접 마스크 적용과 같은 단계를 포함합니다.
레이저 드릴링, 고급 플래팅 및 다층 코 라미네이션과 같은 첨단 기술은 전문 PCB 설계에 사용됩니다.
PCB 조립 및 용접:
전자 구성 요소는 구멍 용착 또는 표면 장착 용착과 같은 기술을 사용하여 수동 또는 자동으로 PCB에 배치되고 용접됩니다.
리플로우 용접과 웨브 용접은 부품 연결을 위한 일반적인 자동화 과정입니다.
테스트 및 품질 관리:
PCB는 신뢰성 및 성능을 보장하기 위해 시각 검사, 전기 테스트 및 기능 테스트와 같은 다양한 테스트 및 검사 과정을 거칩니다.
프로세스 검사 및 제조성 설계 (DFM) 관행과 같은 품질 관리 조치는 PCB 생산에서 높은 표준을 유지하는 데 도움이됩니다.
전자 PCB는 소비자 전자제품, 산업 장비, 자동차 시스템, 의료기기, 항공우주 및 통신 장비 등 다양한 분야에서 사용됩니다.그리고 더고밀도 상호 연결 (HDI) PCB 및 유연 PCB의 개발과 같은 PCB 기술의 지속적인 발전은 더 작고 더 강력한 PCB를 만들 수있게했습니다.그리고 에너지 효율이 높은 전자 장치.

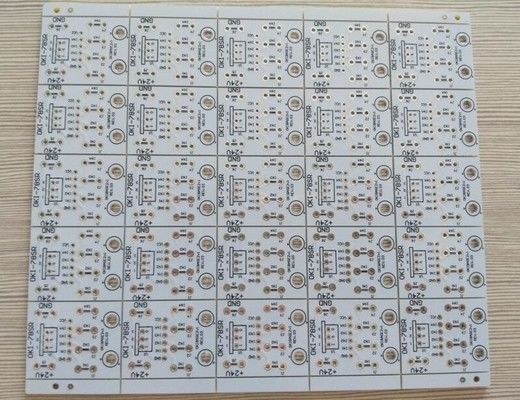

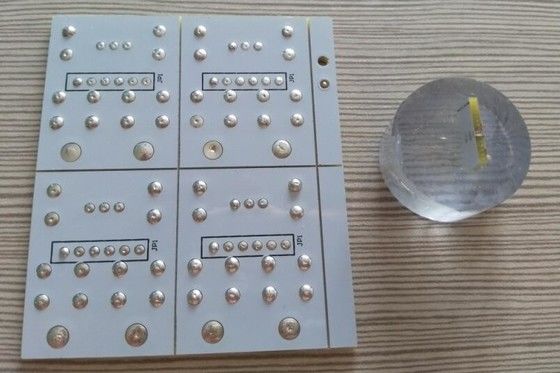

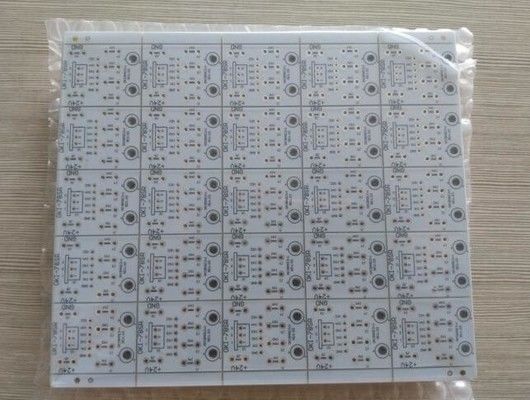

이 더 많은 사진에 대 한 이중 면 PCB와 1.6mm 1oz 구리 두께 HASL 표면 처리 흰색 soldmask
제품 응용 프로그램
제품 전시 - 딱딱한 PCB
제품 전시회 - FPC
제품 전시회 - PCB 조립
