| 브랜드 이름: | Null |
| 모델 번호: | KAZD |
| MOQ: | 1PC |
| 가격: | 0.1-5 usd/pc |
| 지불 조건: | T/T, 서부 동맹, Paypal |
| 공급 능력: | 달 당 20000㎡ |
6층 FR4 HDI PCB 프로토 타입 조립 제조업체PCB 조립 첸젠
1세부 사양
| 소재 | FR4 |
| 구리 두께 | 1/1/1/1/1 OZ |
| 레이어 | 6 |
| 표면 처리 | 잠수 금 2u' |
| 솔더마스크 | 녹색 |
| 실크 스크린 | 흰색 |
| 미니 뚫기 구멍 | 8 밀리 |
| 미나 레이저 구멍 | 4 밀리 |

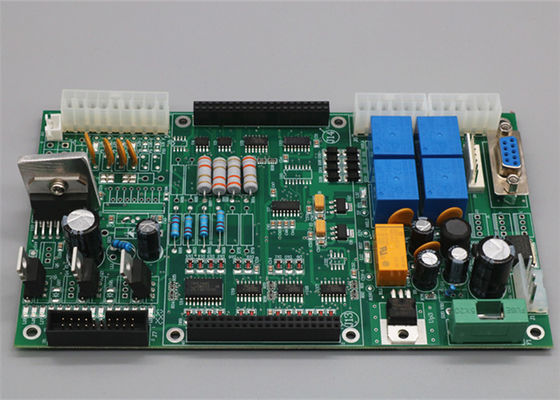

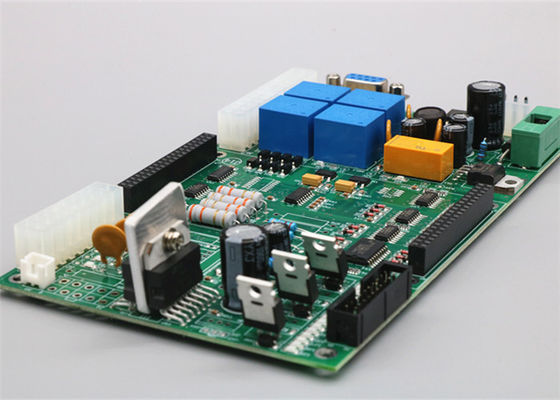

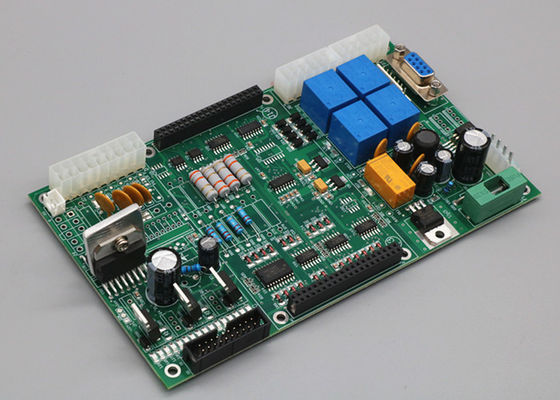

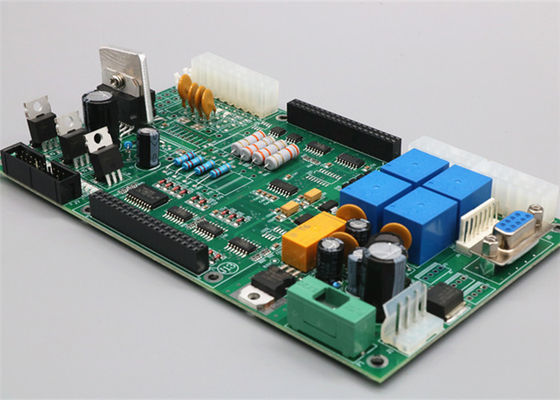

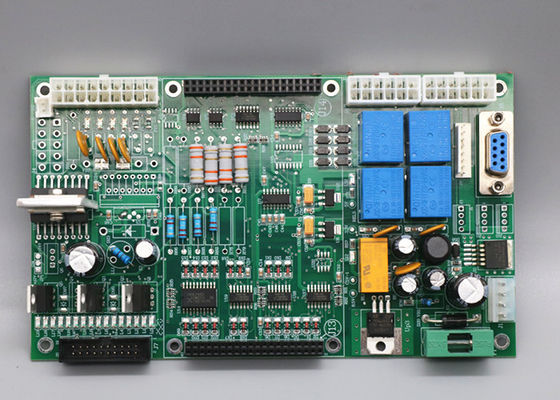

2사진
3자주 묻는 질문
Q: PCB 제조에 어떤 파일을 사용하십니까?
A: Gerber 또는 Eagle, BOM 목록, PNP 및 부품 위치
Q: 샘플을 제공 할 수 있습니까?
A: 예, 우리는 대량 생산 전에 테스트를 위해 샘플을 사용자 정의 할 수 있습니다
Q: 나는 언제 Gerber, BOM 및 테스트 절차를 보낸 후 인용문을 얻을 수 있습니까?
A: PCB 코팅에 6시간 이내에, PCBA 코팅에 24~48시간 이내에.
Q: 어떻게 PCB 생산 과정을 알 수 있습니까?
A: PCB 생산 및 부품 구매에 5-7일, PCB 조립 및 테스트에 14일.
Q: 어떻게 내 PCB의 품질을 확인할 수 있습니까?
A: 우리는 PCB 제품의 모든 조각이 배송 전에 잘 작동하는지 확인합니다. 우리는 테스트 절차에 따라 모든 것을 테스트합니다.
PCB 조립, 인쇄 회로 보드 조립으로도 알려져 있으며, 전자 구성 요소를 PCB (프린트 회로 보드) 에 채우고 용접하는 과정입니다.비공개 PCB 를 기능적 인 전자 장치 로 변환 하는 데는 여러 단계 가 포함 됩니다다음은 PCB 조립 과정의 일반적인 개요입니다:
컴포넌트 조달: 첫 번째 단계는 PCB 조립에 필요한 전자 부품의 공급 및 조달입니다. 이러한 구성 요소는 저항, 콘덴서, 통합 회로,커넥터부품은 다양한 공급자나 유통업체에서 구입할 수 있습니다.
PCB 제조: 조립하기 전에 PCB 자체를 제조해야합니다. 이것은 PCB 레이아웃을 설계하고 맨몸 PCB를 제조하고 필요한 구리 흔적, 용매 마스크,그리고 실크 스크린 표시.
부품 배치: 이 단계에서 전자 부품은 PCB에 장착됩니다.부품 배치의 두 가지 주요 방법은 표면 장착 기술 (SMT) 및 구멍 기술 (THT) 이다.SMT 구성 요소는 PCB 표면에 배치되어 용접 페이스트 및 재흐름 용접 기술을 사용하여 용접됩니다.THT 구성 요소는 PCB의 구멍을 통과하고 반대편에 용접되는 선이 있습니다..
용접: 부품이 PCB에 배치되면 전기 및 기계적 연결을 만들기 위해 용접 과정이 수행됩니다.용접은 리플로우 용접 (SMT 부품) 과 같은 다양한 방법을 통해 수행 할 수 있습니다., 파동 용접 (THT 부품) 또는 수동 용접 (특정 부품 또는 재작업).
검사 및 테스트: 용접 후 조립 된 PCB는 전자 장치의 품질과 기능을 보장하기 위해 검사 및 테스트를 받습니다. 자동 광 검사 (AOI),엑스레이 검사, 기능 테스트 및 다른 방법을 사용하여 결함 또는 결함을 식별 할 수 있습니다.
최종 조립: PCB 조립 장치가 올바르게 작동하는지 확인되면 최종 제품 조립 장치에 추가로 통합 될 수 있습니다. 이것은 추가 기계 조립을 포함 할 수 있습니다.장막 설치, 다른 서브 시스템 또는 구성 요소에 연결.
PCB 조립 과정은 특정 요구 사항, 산업 표준 및 계약 제조업체 또는 조립 회사의 제조 능력에 따라 다를 수 있음을 주목할 필요가 있습니다.
