FR4 6 레이어 PCB 제조업체 1.6mm 1OZ 인쇄 회로 기판 조립 서비스

FR4 6 레이어 PCB 제조업체 1.6mm 1OZ 인쇄 회로 기판 조립 서비스

브랜드 이름: Null
모델 번호: KAZ
MOQ: 1 PC
가격: 0.1-5 USD
지불 조건: 전신환, 웨스턴 유니온, 페이팔
공급 능력: 20000 미터
자세한 정보
원래 장소:
중국
인증:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT 및 복각:
지원하다
애플리케이션:
카메라 PCBA
구성품:
고객이 제공하거나 제조업체에서 제공
PCB 테스트:
AOI ; 아오이 ; 100%test for open and short; 개방 및 단기에 대한 100% 테스트;
PCBA 테스트:
엑스레이, 기능 테스트
PCB:
레이저 및 매몰 홀이 있는 HDI
포장 세부 사항:
Vacuum Package
공급 능력:
20000 미터
강조하다:

1OZ 프린트 회로 기판 조립

,

1.6 밀리미터 프린트 회로 기판 조립

,

FR4 원형 인쇄 회로 판 어셈블리

제품 설명

6개의 층 HDI 인쇄 회로 기판 회의 무연 1.6mm 1OZ



1. 세부 사양

재료 FR4
보드 두께 1.6mm
표면 처리 무연
구리 두께 1/1/1/1/1/1온스
솔더 마스크 녹색
실크 스크린 하얀
최소 레이저 드릴 구멍 4 밀
패널 V컷



소개:

인쇄 회로 기판 어셈블리 PCBA라고도 하는 인쇄 회로 기판에 SMT(Surface Mounted Technolofy)와 DIP를 연결합니다.



생산:

SMT와 DIP는 모두 PCB 보드에 구성 요소를 통합하는 수단입니다.주요 차이점은SMT는 PCB에 구멍을 뚫을 필요가 없지만 DIP가 부품의 핀을 드릴 구멍에 꽂는 것이 필요합니다.



스마트폰:

주로 페이스트를 사용하여 기계를 포장하여 일부 마이크로 부품을 PCB 보드에 부착합니다.생산 공정은 다음과 같습니다: PCB 보드 위치, 솔더 페이스트 인쇄, 페이스트 및 팩, 납땜 스토브로 복귀, 마지막으로 검사.

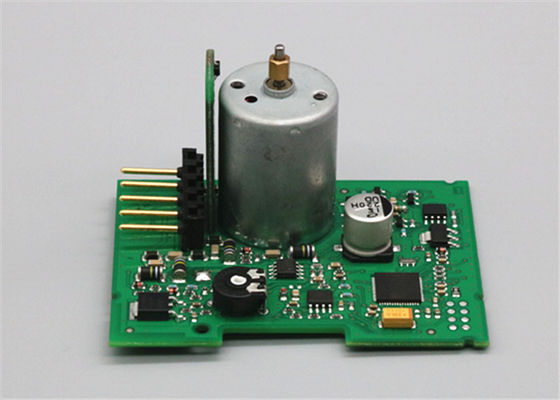

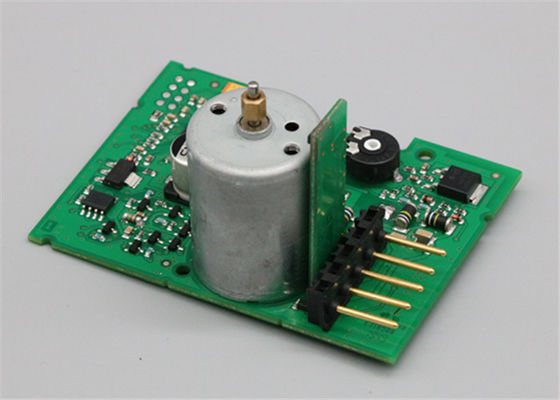

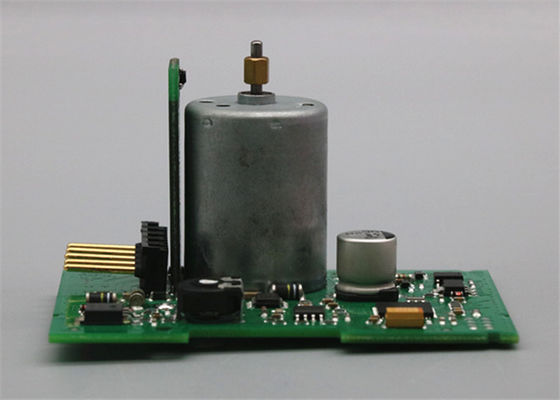

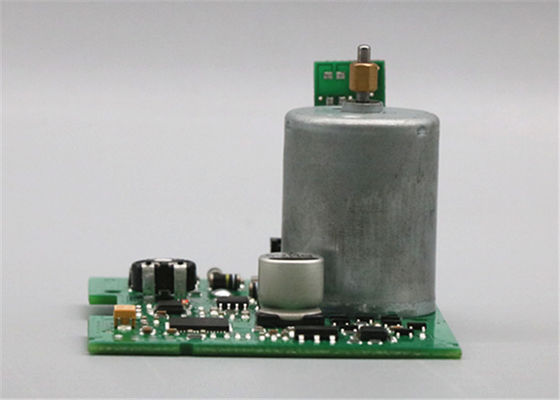

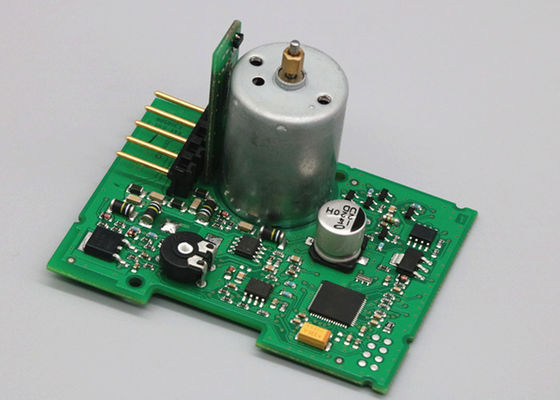

2. 사진

FR4 6 레이어 PCB 제조업체 1.6mm 1OZ 인쇄 회로 기판 조립 서비스 0FR4 6 레이어 PCB 제조업체 1.6mm 1OZ 인쇄 회로 기판 조립 서비스 1FR4 6 레이어 PCB 제조업체 1.6mm 1OZ 인쇄 회로 기판 조립 서비스 2FR4 6 레이어 PCB 제조업체 1.6mm 1OZ 인쇄 회로 기판 조립 서비스 3FR4 6 레이어 PCB 제조업체 1.6mm 1OZ 인쇄 회로 기판 조립 서비스 4FR4 6 레이어 PCB 제조업체 1.6mm 1OZ 인쇄 회로 기판 조립 서비스 5

자주하는 질문



Q: PCB 제작에 어떤 파일을 사용합니까?
A: Gerber 또는 Eagle, BOM 목록, PNP 및 구성 요소 위치



Q: 샘플을 제공할 수 있습니까?
A: 그렇습니다, 우리는 대량 생산 전에 시험하기 위하여 표본을 주문을 받아서 만들어서 좋습니다



Q: Gerber, BOM 및 테스트 절차를 보낸 후 언제 견적을 받을 수 있습니까?
A: PCB 견적의 경우 6시간 이내, PCBA 견적의 경우 약 24-48시간 이내.



Q: 내 PCB 생산 과정을 어떻게 알 수 있습니까?

A: PCB 생산 및 부품 구매의 경우 5-7일, PCB 조립 및 테스트의 경우 14일.



Q: 내 PCB의 품질을 어떻게 확인할 수 있습니까?
A: 우리는 배송하기 전에 PCB 제품의 각 조각이 잘 작동하는지 확인합니다.테스트 절차에 따라 모두 테스트합니다.
