HDI 인쇄 회로 기판
Created with Pixso.

4L HDI는 1OZ FR4 엄격한 골드 핑거 프린터 배선 기판을 구부립니다

4L HDI는 1OZ FR4 엄격한 골드 핑거 프린터 배선 기판을 구부립니다

브랜드 이름: Null
모델 번호: KAZ
MOQ: 1 PC
가격: 0.1-5 USD
지불 조건: 전신환, 웨스턴 유니온, 페이팔
공급 능력: 20000 미터
자세한 정보
원래 장소:
중국
인증:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT와 하락:
지원
적용:
가벼운 적용
성분:
고객들에 의해 공급되거나 제조에 의해 공급됩니다
인쇄 회로 기판 검사:
AOI ; 열리고 짧은 것을 위한 100%test ;
PCB:
레이저와 매설 구멍과 HDI
포장 세부 사항:
Vacuum Package
공급 능력:
20000 미터
강조하다:

FR4 경성 인쇄 회로 기판

,

1OZ 경성 인쇄 회로 기판

,

4L HDI 플렉스 PCB 보드

제품 설명

4L HDI 플렉스 및 딱딱금손가락인쇄 회로판



1세부 사양

소재 쉐냐 FR4
판 두께 1mm
표면 처리 잠수 금
구리 두께 1/1/1OZ
솔더마스크 흰색; 검은색
실크 스크린 검은색; 흰색
미인 레이저 드릴 홀 4 밀
패널 V-Cut





용어 "4L HDI 플렉스 1OZ FR4 단단한 금 손가락 인쇄 회로 보드"는 특정 특성을 가진 인쇄 회로 보드의 특정 유형을 의미합니다. 각 구성 요소를 분해해 보겠습니다:

4L: 이것은 "4-layer", 즉 PCB는 단열층으로 분리된 전도성 물질의 네 층을 가지고 있음을 나타냅니다. 각 층에는 회로 흔적과 구성 요소가 포함될 수 있습니다.

HDI: HDI는 "고밀도 상호 연결"을 의미합니다. 회로 밀도를 높이고 PCB의 크기를 줄이기 위해 사용되는 설계 기술을 의미합니다. HDI 기술은 더 미세한 흔적을 허용합니다.작은 비아, 그리고 더 단단한 부품 배치.

플렉스: "플렉스"는 PCB의 유연한 부분을 의미합니다. 유연한 PCB는 플렉스 회로로도 알려져 있습니다.유연한 기판 소재로 만들어져 판이 특정 모양으로 구부러지거나 적합합니다.유연 PCB는 공간 또는 무게의 제약이 우려되는 응용 프로그램에서 종종 사용됩니다.

1OZ: PCB 에 사용 된 구리 필름 의 구리 무게 나 두께 를 가리킨다. "1OZ"는 1 온스 를 뜻 한다.구리 층 의 각 제곱 피트 의 무게 는 대략 1 온스.

FR4: FR4는 널리 사용되는 PCB 기판 재료입니다. 그것은 Flame Retardant 4를 의미합니다. 그리고 그것은 유리 강화 된 에록시 라미네이트 재료입니다. FR4는 좋은 전기 단열 특성으로 알려져 있습니다.기계적 강도, 그리고 불에 저항합니다.

딱딱: "직"은 PCB의 일부가 유연하지 않다는 것을 나타냅니다. 이 경우, 그것은 보드의 딱딱한 부분을 의미합니다.일반적으로 구성 요소를 장착하고 구조적 지원을 제공하는 데 사용됩니다..

금손가락: "금손가락"은 PCB의 노출 된 구리 패드 또는 손가락에 특정 유형의 표면 완화를 의미합니다. 금은 뛰어난 전도성, 부식 저항성,내구성금 손가락은 종종 커넥터나 소켓과 연결되는 PCB에서 발견됩니다.

전체적으로, 4L HDI 플렉스 1OZ FR4 딱딱한 금 손가락 PCB는 4층 PCB 디자인, 고밀도 상호 연결, 유연한 부분, 구리 무게 1 아운스,부품을 장착하기 위한 딱딱한 섹션이 유형의 PCB는 일반적으로 특정 의료 장치와 같은 유연하고 딱딱한 부위를 필요로하는 응용 프로그램에서 사용됩니다.항공우주 시스템, 휴대용 전자제품.

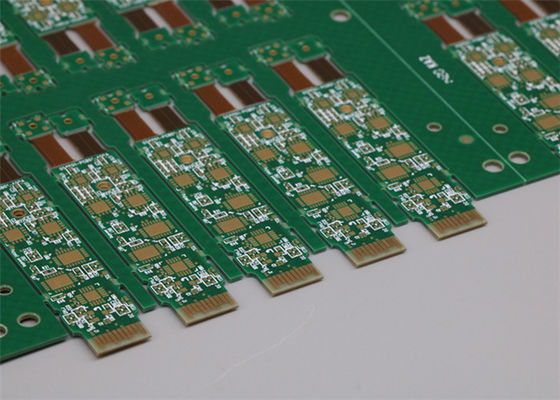

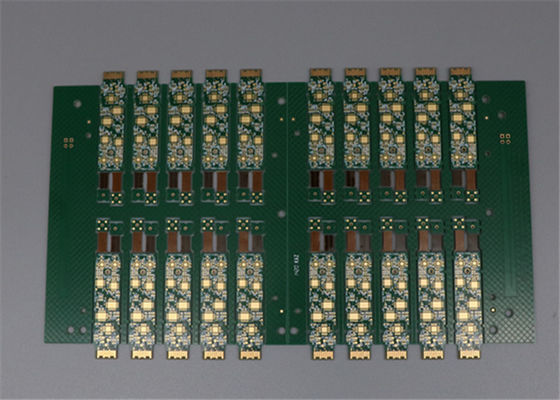

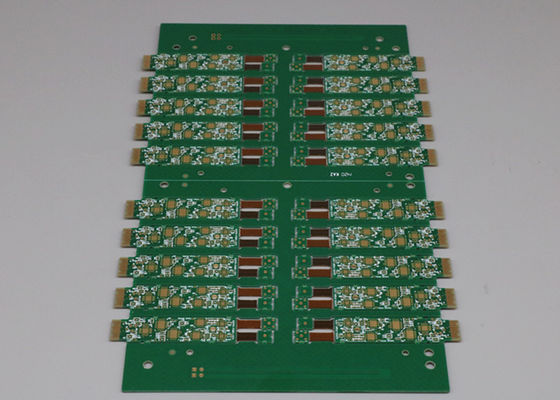

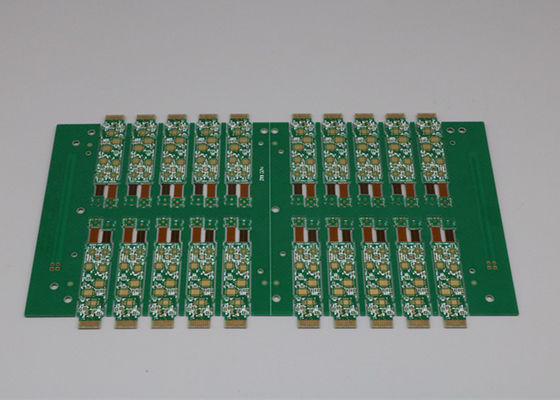

2사진

4L HDI는 1OZ FR4 엄격한 골드 핑거 프린터 배선 기판을 구부립니다 04L HDI는 1OZ FR4 엄격한 골드 핑거 프린터 배선 기판을 구부립니다 14L HDI는 1OZ FR4 엄격한 골드 핑거 프린터 배선 기판을 구부립니다 24L HDI는 1OZ FR4 엄격한 골드 핑거 프린터 배선 기판을 구부립니다 3

FAQ



Q: PCB 제조에 어떤 파일을 사용하십니까?
A: Gerber 또는 Eagle, BOM 목록, PNP 및 부품 위치



Q: 샘플을 제공 할 수 있습니까?
A: 예, 우리는 대량 생산 전에 테스트를 위해 샘플을 사용자 정의 할 수 있습니다



Q: 나는 언제 Gerber, BOM 및 테스트 절차를 보낸 후 인용문을 얻을 수 있습니까?
A: PCB 코팅에 6시간 이내에, PCBA 코팅에 24~48시간 이내에.



Q: 어떻게 PCB 생산 과정을 알 수 있습니까?

A: PCB 생산 및 부품 구매에 5-7일, PCB 조립 및 테스트에 14일.



Q: 어떻게 내 PCB의 품질을 확인할 수 있습니까?
A: 우리는 PCB 제품의 모든 조각이 배송 전에 잘 작동하는지 확인합니다. 우리는 테스트 절차에 따라 모든 것을 테스트합니다.
