SMT의 기판 조립
Created with Pixso.

4개의 층 FR4 TG135 PCB PCBA 회의 HASL ENIG 지상 처리 1.6mm 간격

4개의 층 FR4 TG135 PCB PCBA 회의 HASL ENIG 지상 처리 1.6mm 간격

브랜드 이름: NA
모델 번호: NA
MOQ: 1 PC
가격: usd0.1-10/pcs
지불 조건: T/T, MoneyGram, 서부 동맹
자세한 정보
원래 장소:
센즈헨 중국
인증:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
재료:
FR4 Tg135
판 두께:
1.6mm
표면 처리:
HASL&ENIG&OSP
솔더 마스크:
그린
실크 스트린:
백색
포장 세부 사항:
안티 스태틱 bag&Carton
강조하다:

FR4 TG135 PCB PCBA 어셈블리

,

PCB PCBA 어셈블리 HASL ENIG

,

1.6mm 두께 SMT PCB 보드

제품 설명

자세한 정보:



4 Layers FR4 PCB, 전자 회로 기판 조립 및 다층 PCBA 조립



1. 특징

1. 표면 실장 PCB 어셈블리(경성 PCB, 연성 PCB 모두), FR4 재질, 94V0 표준 충족
2.One Stop OEM 서비스, 및 PCBA 계약 제조:
3. 전자 계약 제조 서비스
4. 스루 홀 어셈블리/DIP 어셈블리;
5. 본딩 어셈블리;
6. 최종 조립;
7. 전체 턴키 박스 빌드
8. 기계/전기 조립
9. 공급망 관리/부품 조달
10.PCB 제조;
11.기술지원/ODM 서비스

12. 표면 처리: OSP, ENIG, 무연 HASL, 환경 보호

13. UL, CE, ROHS 준수

14. DHL, UPS, TNT, EMS 또는 고객 요구 사항에 의한 배송

15. 정전기 방지 가방

2. PCBA 기술력



SMT 위치 정확도: 20um
부품 크기: 0.4×0.2mm(01005) —130×79mm, 플립 칩, QFP, BGA, POP
최대구성 요소 높이::25mm
최대PCB 크기: 680×500mm
최소PCB 크기: 제한 없음
PCB 두께: 0.3 ~ 6mm
PCB 무게: 3KG
웨이브 솔더 최대PCB 폭: 450mm
최소PCB 폭: 제한 없음
구성 요소 높이: 상단 120mm/봇 15mm
땀 땜납 금속 유형 : 부분, 전체, 인레이, 사이드스텝
금속 재질: 구리, 알루미늄
표면 마감: Au 도금, 은색 도금, Sn 도금
공기 방광 비율: less20%
압입 보도 범위: 0-50KN
최대PCB 크기: 800X600mm
테스트 ICT, 프로브 플라잉, 번인, 기능 테스트, 온도 사이클링

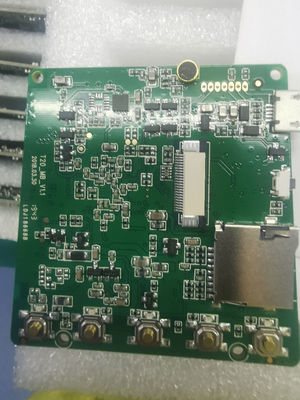

3. PCBA 사진
