6 층 ENIG / HASL은 2U " 2OZ HDI 인쇄 회로 판 어셈블리 SMT 인쇄 회로 판 어셈블리 ENIG 표면을 포장합니다

6 층 ENIG / HASL은 2U " 2OZ HDI 인쇄 회로 판 어셈블리 SMT 인쇄 회로 판 어셈블리 ENIG 표면을 포장합니다

브랜드 이름: KAZ Circuit
모델 번호: PCBA-S-0966950
MOQ: 1대 pc
가격: USD/pc
지불 조건: 전신환, 웨스턴 유니온, 페이팔
공급 능력: 20,000 평방미터 / 달
자세한 정보
원래 장소:
중국
인증:
ISO9001, TS16949, UL, RoHS
레이어:
10층
판 두께:
1.6 밀리미터
구리:
1 온스
서피스:
ENIG
솔드마스크:
그린
실크 스크린:
백색
재료:
FR4
포장 세부 사항:
버블 랩
공급 능력:
20,000 평방미터 / 달
강조하다:

10 층 HDI 인쇄 회로 판 어셈블리

,

1개 온스 SMT 인쇄 회로 판 어셈블리 ENIG 서피스

,

1.6 밀리미터 SMT 인쇄 회로 판 어셈블리

제품 설명

10 층 HDI 인쇄 회로 판 어셈블리 SMT 인쇄 회로 판 어셈블리 공급자



세부 사양 :



레이어  10
재료 FR-4
판 두께 1.6 밀리미터
구리 두께 1 온스
표면 처리 ENIG
솔드마스크 & 실크 스트린 그린 & 화이트
품질 기준 IPC 등급 2, 100% E-테스트
증명서 TS16949, ISO9001, UL, 로에스





카즈가 순회한 것 당신에 도움이 될 수 있습니다 :



  • PCB와 PCBA 디자인
  • PCB 제조업 (원형, 중소, 대량 생산)
  • 출처를 밝히는 성분
  • 인쇄 회로 판 어셈블리 / SMT / 하락


PCB / PCBA의 가득 찬 인용을 얻기 위해, 플스는 아래와 같이 정보를 제공합니다 :



  • PCB의 세부 사양으로, 거버 파일
  • BOM 목록 (액셀 포쉬탐과 더 좋)
  • PCBA의 사진 (당신이 전에 이 PCBA를 했으면)



제조사 능력 :




능력 두배는 편들었습니다 : 12000 sq.m / 달
다층 : 0 달
민 선 폭 / 갭 4/4 밀리리터 (1mil=0.0254mm)
판 두께 0.3~4.0mm
레이어 1~20 레이어
재료 FR-4, 알루미늄, PI
구리 두께 0.5~4oz
재료 Tg Tg140~Tg170
맥스 PCB 사이즈 600*1200mm
민 구멍 치수 0.2 밀리미터 (+/- 0.025)
표면 처리 HASL, ENIG, OSP



SMT 능력

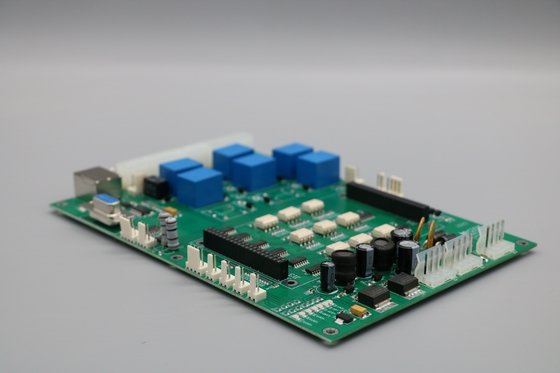

6 층 ENIG / HASL은 2U " 2OZ HDI 인쇄 회로 판 어셈블리 SMT 인쇄 회로 판 어셈블리 ENIG 표면을 포장합니다 0

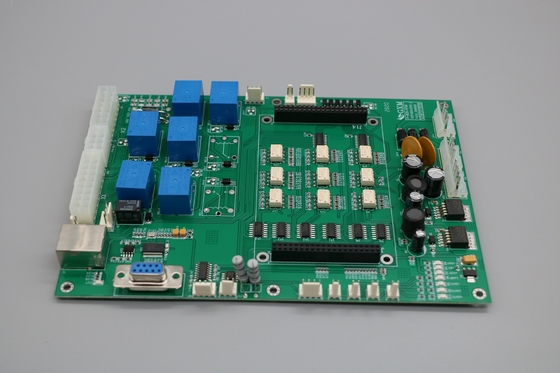

6 층 ENIG / HASL은 2U " 2OZ HDI 인쇄 회로 판 어셈블리 SMT 인쇄 회로 판 어셈블리 ENIG 표면을 포장합니다 1

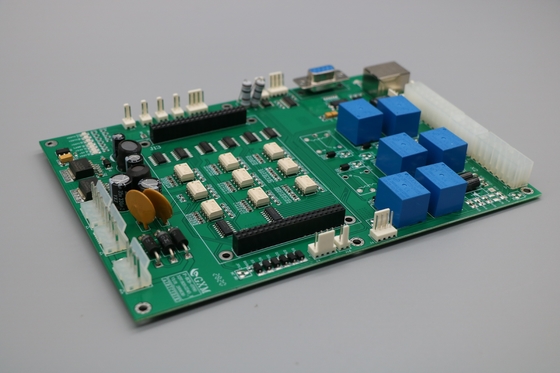

6 층 ENIG / HASL은 2U " 2OZ HDI 인쇄 회로 판 어셈블리 SMT 인쇄 회로 판 어셈블리 ENIG 표면을 포장합니다 2
