| 브랜드 이름: | Null |
| 모델 번호: | 카즈 |
| MOQ: | 1 PC |
| 가격: | 0.1-5 USD |
| 지불 조건: | 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 20000 미터 |
FR4 4 층 PCB 제조 1.6 밀리미터 1OZ 2U " 프린터 배선 기판 집하 서비스
1. 세부 내역
| 재료 | FR4 |
| 판 두께 | 1.6 밀리미터 |
| 표면 처리 | 무연성 |
| 구리 두께 | 1/1/1/1/1/1OZ |
| 솔더 마스크 | 그린 |
| 실크 스트린 | 백색 |
| 민 레이저 보오링공 | 4개 공장 |
| 패널 | V-커트 |
도입 :
프린트 회로 기판 조립 그것 또한 PCBA를 부르는 프린터 배선 기판에서 SMT (표면설치 테크놀로프리)과 하락을 메우고.
생산 :
양쪽 SMT와 하락은 PCB 보드에 인테그레이팅 성분의 수단입니다. 주요한 차이가 SMT가 PCB에 구멍을 뚫을 필요가 없다는 반면에, 드릴 구멍 안으로 성분의 핀을 메우는 것은 하락을 위해 나치스사리.
SMT :
PCB가 탑승한 약간의 마이크로 부품을 첨부하기 위해 기계를 싸기 위해 주로 붙여넣기를 사용하세요. 생산 과정은 다음과 같습니다 : PCB 보드 위치설정, 땜납 페이스트 프린팅, 붙여넣기와 팩이 납땜 스토브, 마침내 감사로 돌아갑니다.

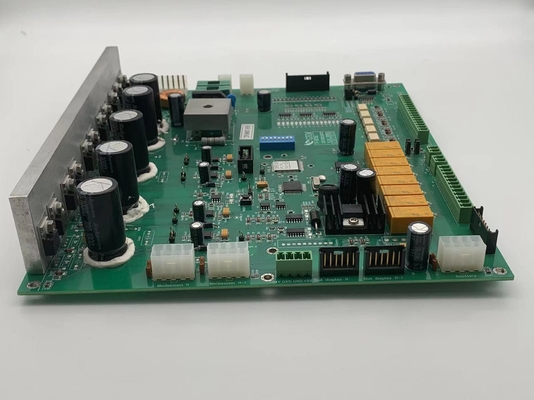

2. 그림
PCB 집회(smt) 제품 능력
| SMT 능력 | |
| SMT 항목 | 능력 |
| PCB 맥스. 사이즈 | 510mm*1200mm(SMT) |
| 칩 부품 | 0201, 0402, 0603, 0805, 1206개 패키지 |
| IC의 Min.pin 공간 | 0.1 밀리미터 |
| 민. BGA의 공간 | 0.1 밀리미터 |
| IC 집회의 Max.precision | ±0.01mm |
| 집회 능력 | ≥8 백만은 / 일을 피오트스 |
| 하락 능력 | 6개 하락 생산 라인 |
| 어셈블리 시험 | 브릿지 시험, AOI 검사, x-레이 검사, (회로 시험에서) ICT, FCT (기능회로 검사) |
FCT (기능회로 테스트) |
전류시험, 전압 시험, 고온과 저온시험, 낙하 충격 시험, 장기간 시험, 방수의 시험, 누출 방지 시험과 등.차 시험은 당신의 요구에 따라 행해질 수 있습니다. |
제품 애플리케이션 :
1, 텔레콤 통신
2, 가전제품
3, 보안 모니터
4, 차량 전기공학
5, 스마트 홈
6, 산업 제어
7, 군 & 국방부
자동차 8
9, 스마트 홈
10, 산업 자동화
11, 의료 설비
12, 뉴 에너지
그리고 기타
FAQ
큐 : 파일이 당신에게 주는 것 PCB 제작에 사용합니까?
한 : 거버 또는 독수리, BOM 목록, PNP와 성분 위치
큐 :당신의 가능성이 샘플을 제공할 수 있는 그것입니까?
한 : 예, 우리는 당신을 맞추어줄 수 있고 대량 생산 전에 시험을 받기 위해 시험합니다
큐 : 언제 거버, BOM과 시험 절차를 보내진 후 내가 인용을 얻을 것입니까?
한 : PCBA 인용을 위한 PCB 인용을 위한 6 시간과 약 24-48 시간 이내에.
큐 : 내가 내 PCB 생산의 과정을 알 수 있습니까?
한 : 인쇄 회로 판 어셈블리와 테스트를 위한 PCB 생산과 부품 퍼체싱을 위한 5-7days와 14 일.
큐 : 내가 내 PCB의 품질을 확인할 수 있습니까?
한 : PCB 제품의 각각 작품이 선적 전에 잘 작동한다는 것을 우리는 보증합니다. 우리는 당신의 시험 절차에 따라 그들 중 모두를 시험할 것입니다.
