| 브랜드 이름: | KAZ Circuit |
| 모델 번호: | PCBA-S-096444 |
| MOQ: | 1 PC |
| 가격: | USD/pc |
| 지불 조건: | 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 20,000 평방미터 / 달 |
프로토타입 개발 높은 혼합 저용량 생산 SMT PCB 조립
세부 사양:
| 층 | 2 |
| 소재 | FR-4 |
| 판 두께 | 10.6mm |
| 구리 두께 | 1온스 |
| 표면 처리 | HASL LF |
| 판매 마스크 & 실크 스크린 | 녹색과 흰색 |
| 품질 표준 | IPC 클래스 2, 100% E 테스트 |
| 인증서 | TS16949, ISO9001, UL, RoHS |
KAZ 회로는 당신을 위해 무엇을 할 수 있습니까?
PCB / PCBA의 전체 요금을 얻으려면 아래와 같은 정보를 제공하십시오.
제조업체의 용량:
| 용량 | 듀얼 사이드: 12000 평방 미터 / 월 다층: 8000 평방 미터 / 달 |
| 최저선 너비/간격 | 4/4 밀리 (1 밀리=0.0254mm) |
| 판 두께 | 0.3~4.0mm |
| 층 | 1~20층 |
| 소재 | FR-4, 알루미늄, PI |
| 구리 두께 | 0.5~4온스 |
| 재료 Tg | Tg140~Tg170 |
| 최대 PCB 크기 | 600*1200mm |
| 분 구멍 크기 | 0.2mm (+/- 0.025) |
| 표면 처리 | HASL, ENIG, OSP |
SMT 용량
프로토타입 개발 높은 혼합 저용량 생산 SMT PCB 조립
정의:
Prototype development high-mix low-volume production SMT PCB assembly refers to the process of assembling printed circuit boards (PCBs) for prototype development and low-volume production runs using surface mount technology (SMT)SMT 는 전자 부품 을 PCB 표면 에 직접 조립 하는 방법 이며, 보드 의 구멍 에 삽입 하는 것 이 아니다.
응용 프로그램:
프로토타입 개발 높은 혼합 저용량 생산 SMT PCB 조립은 다음과 같습니다.
새로운 전자 제품 프로토타입 제작
주문형 PCB의 소량 생산
PCB의 소량 생산
장점:
크기와 무게가 작습니다. SMT 부품은 전통적인 구멍 부품보다 작고 가벼워서 더 작고 가벼운 PCB를 만듭니다.
더 높은 밀도: SMT는 PCB의 구성 요소의 더 높은 밀도를 허용하여 더 작은 공간에서 더 많은 기능을 가능하게합니다.
향상된 성능: SMT 구성 요소는 더 짧은 전선을 가지고 있으며, 이는 인덕턴스와 용량을 감소시켜 신호 무결성과 성능을 향상시킵니다.
낮은 비용: SMT 조립은 전통적인 구멍 조립보다 더 자동화되어 인력 비용이 낮습니다.
신뢰성 향상: SMT 구성 요소는 더 짧은 선과 더 정확한 용접 과정으로 인해 용접 관절 고장이 발생할 가능성이 적습니다.
프로세스:
프로토타입 개발 고 혼합 저용량 생산 SMT PCB 조립 프로세스는 일반적으로 다음 단계를 포함합니다.
디자인: PCB는 컴퓨터 지원 디자인 (CAD) 소프트웨어를 사용하여 설계됩니다.
제조: PCB는 광 리토그래피라고 불리는 과정을 사용하여 제조됩니다.
용매 페이스트 적용: 용매 페이스트는 구성 요소가 배치 될 위치에 PCB에 적용됩니다.
컴포넌트 배치: SMT 컴포넌트는 픽 앤 플래시 머신을 사용하여 PCB에 배치됩니다.
리플로우 용접: PCB는 리플로우 오븐을 통해 통과하여 용접 페이스트를 가열하고 다시 흐르며 구성 요소와 PCB 사이에 용접 결합을 형성합니다.
검사: PCB

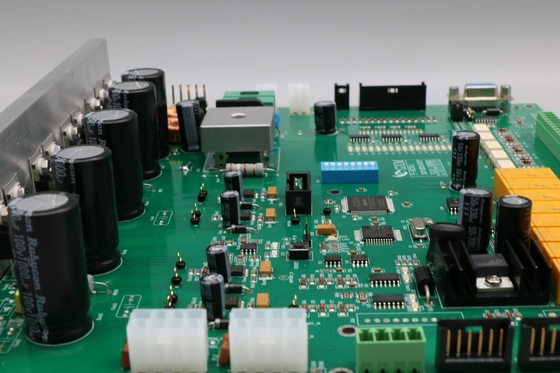

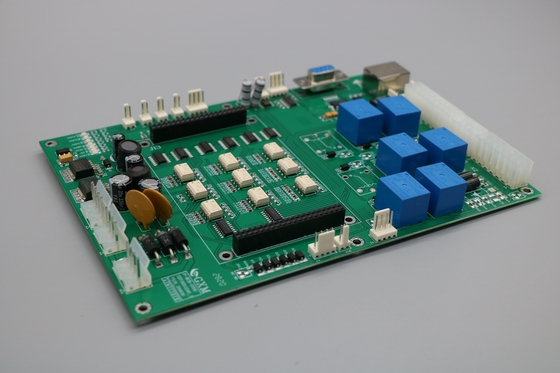

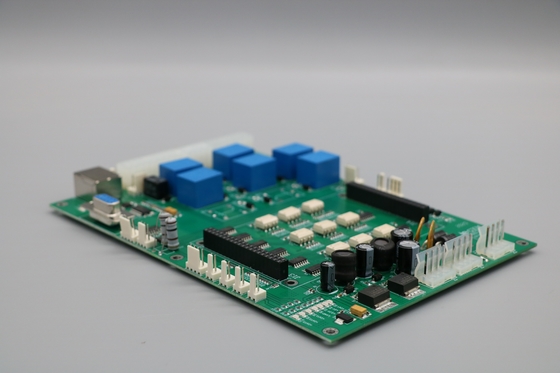

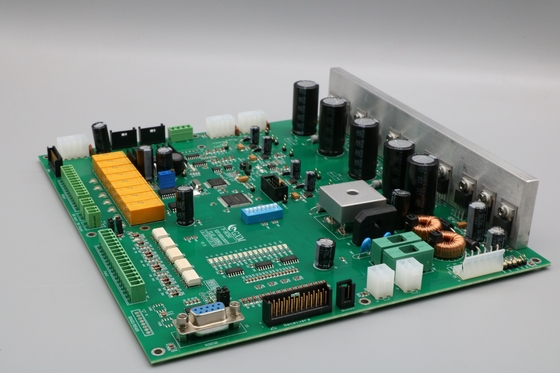

이 사진 프로토타입 개발 높은 혼합 저용량 생산 SMT PCB 조립
