SMT의 기판 조립
Created with Pixso.

ISO 인증 SMT PCB 조립 최신 표면 장착 구멍 및 혼합 기술을 활용

ISO 인증 SMT PCB 조립 최신 표면 장착 구멍 및 혼합 기술을 활용

브랜드 이름: KAZ Circuit
모델 번호: PCBA-S-092522
MOQ: 1 PC
가격: USD/pc
지불 조건: T/T, 웨스턴 유니온, 페이팔
공급 능력: 20,000 평방미터 / 달
자세한 정보
원래 장소:
중국
인증:
ISO9001, TS16949, UL, RoHS
레이어:
2개의 층
판 두께:
1.6mm
구리:
1oZ
표면:
HASL 레프트
솔드마스크:
녹색
실크 스크린:
흰색
포장 세부 사항:
버블 랩
공급 능력:
20,000 평방미터 / 달
강조하다:

ISO 인증 SMT PCB 조립

,

혼합 기술 SMT PCB 조립

,

뚫린 SMT PCB 조립

제품 설명

ISO 인증 SMT PCB 조립 최신 표면 마운트, 구멍, 혼합 기술을 활용



세부 사양:



2
소재 FR-4
판 두께 10.6mm
구리 두께 1온스
표면 처리 HASL LF
판매 마스크 & 실크 스크린 녹색과 흰색
품질 표준 IPC 클래스 2, 100% E 테스트
인증서 TS16949, ISO9001, UL, RoHS





KAZ 회로는 당신을 위해 무엇을 할 수 있습니까?



  • PCB 및 PCBA 설계
  • PCB 제조 (원형, 중소, 대량 생산)
  • 부품 공급
  • PCB 조립/SMT/DIP


PCB / PCBA의 전체 요금을 얻으려면 아래와 같은 정보를 제공하십시오.



  • 게르버 파일, PCB의 세부 사양
  • BOM 목록 (Excel fomart로 더 좋습니다)
  • PCBA의 사진 (이 PCBA를 전에 한 경우)



제조업체의 용량:




용량 듀얼 사이드: 12000 평방 미터 / 월
다층: 8000 평방 미터 / 달
최저선 너비/간격 4/4 밀리 (1 밀리=0.0254mm)
판 두께 0.3~4.0mm
1~20층
소재 FR-4, 알루미늄, PI
구리 두께 0.5~4온스
재료 Tg Tg140~Tg170
최대 PCB 크기 600*1200mm
분 구멍 크기 0.2mm (+/- 0.025)
표면 처리 HASL, ENIG, OSP



SMT 용량



ISO 인증 SMT PCB 조립 최신 표면 장착 구멍 및 혼합 기술을 활용 0





전자제품 제조의 세계에서 품질과 신뢰성이 가장 중요합니다.그리고 비교할 수 없는 결과를 제공하기 위한 혼합 기술 솔루션.

최첨단 생산 라인은 첨단 자동화 및 반자동화 장비로 장착되어 있으며, 전례 없는 수준의 정확성과 효율성을 달성 할 수 있습니다.정교 한 재흐름 용접 기술 에서 정밀 한 선택 용접 까지, 우리는 업계의 가장 혁신적인 기술을 사용하여 가장 복잡한 보드까지 결함이 없는 조립을 보장합니다.

하지만 품질에 대한 우리의 헌신이 우리를 진정으로 구별합니다.우리의 엄격한 ISO 인증 과정과 내부 품질 관리 조치는 모든 PCB 조립이 가장 엄격한 산업 표준을 충족하는지 보장합니다.대용량 생산이나 맞춤형 프로토타입 제작이 필요하든 간에 저희 팀이 여러분의 프로젝트를 최대한의 관심과 세부사항으로 처리할 수 있습니다.

우리의 ISO 인증 SMT PCB 조립 서비스가 다음 전자 프로젝트를 향상시킬 수있는 방법을 발견하기 위해 오늘 저희에게 연락하십시오.

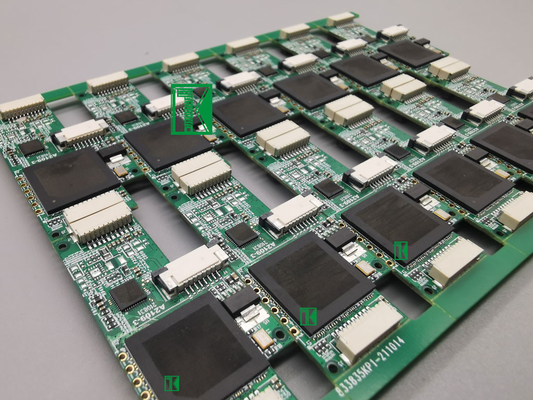

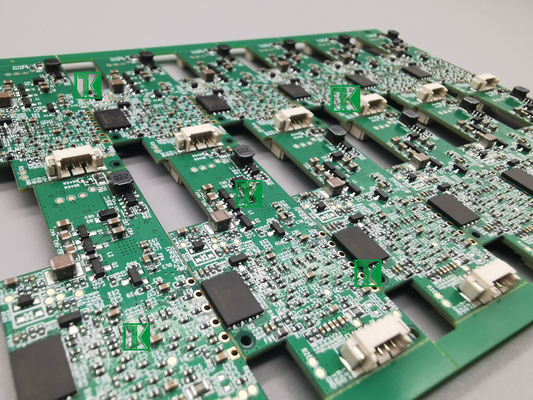

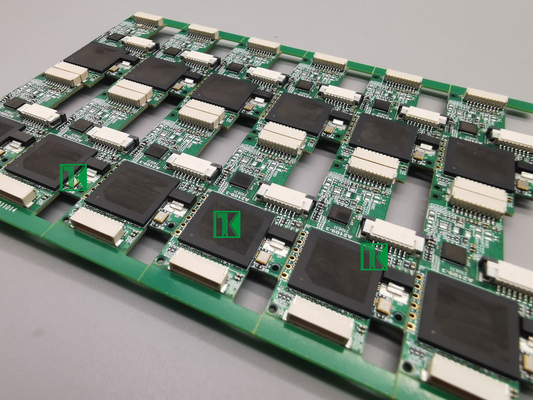

이 사진 ISO 인증 SMT PCB 조립 최신 표면 마운트, 구멍, 혼합 기술을 활용


ISO 인증 SMT PCB 조립 최신 표면 장착 구멍 및 혼합 기술을 활용 1ISO 인증 SMT PCB 조립 최신 표면 장착 구멍 및 혼합 기술을 활용 2ISO 인증 SMT PCB 조립 최신 표면 장착 구멍 및 혼합 기술을 활용 3ISO 인증 SMT PCB 조립 최신 표면 장착 구멍 및 혼합 기술을 활용 4
