| 브랜드 이름: | KAZ Circuit |
| 모델 번호: | PCBA-B-007 |
| MOQ: | 1 pc |
| 가격: | USD/pc |
| 지불 조건: | 티 / T는, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 20,000 평방 미터/달 |

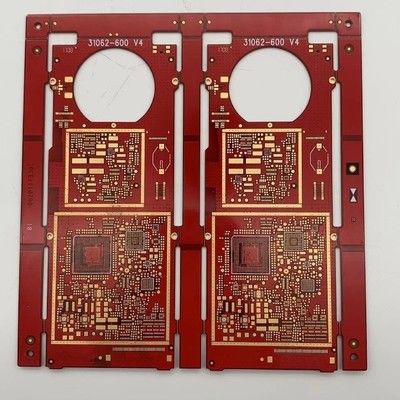

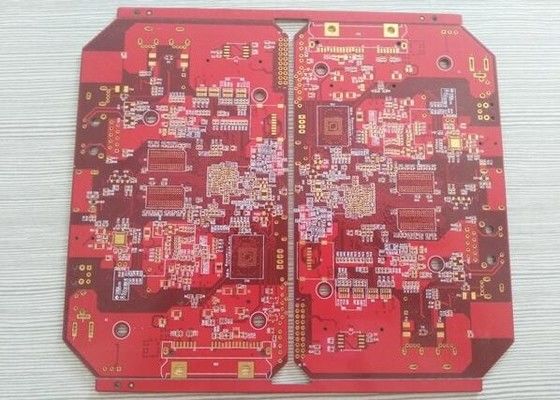

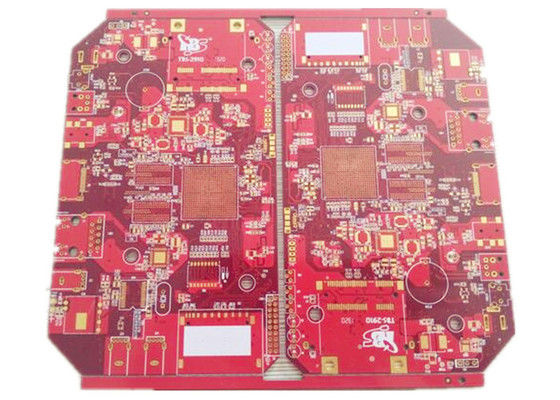

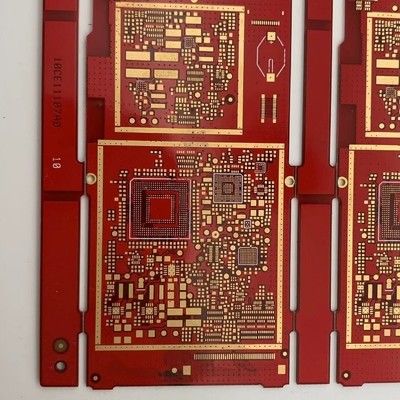

중형 구리 PCB PCBA 4 층 FR 4 레드 Soldmask PCB 조립 서비스
세부 사양:
| 층 | 4 |
| 소재 | FR-4 |
| 판 두께 | 10.6mm |
| 구리 두께 | 1온스 |
| 표면 처리 | ENIG |
| 판매 마스크 & 실크 스크린 | 빨간색과 흰색 |
| 품질 표준 | IPC 클래스 2, 100% E 테스트 |
| 인증서 | TS16949, ISO9001, UL, RoHS |
KAZ 회로는 당신을 위해 무엇을 할 수 있습니까?
PCB / PCBA의 전체 요금을 얻으려면 아래와 같은 정보를 제공하십시오.
회사 정보:
KAZ 회로는 2007 년부터 중국에서 PCB 전문 제조업체입니다. 또한 우리 고객에게 PCB 조립 서비스를 제공합니다. 이제 약 300 명의 직원이 있습니다. ISO9001, TS16949, UL, RoHS와 인증되었습니다.우리는 가장 빠른 배송 시간 내에 공장 지시 가격으로 품질 제품을 제공 확신합니다!
제조업체의 용량:
| 용량 | 듀얼 사이드: 12000 평방 미터 / 월 다층: 8000 평방 미터 / 달 |
| 최저선 너비/간격 | 4/4 밀리 (1 밀리=0.0254mm) |
| 판 두께 | 0.3~4.0mm |
| 층 | 1~20층 |
| 소재 | FR-4, 알루미늄, PI |
| 구리 두께 | 0.5~4온스 |
| 재료 Tg | Tg140~Tg170 |
| 최대 PCB 크기 | 600*1200mm |
| 분 구멍 크기 | 0.2mm (+/- 0.025) |
| 표면 처리 | HASL, ENIG, OSP |
SMT 용량
인증서:
ISO9001 / ISO14001 / ISO45001 (군사) / TS16949 (자동차) / RoHS / UL
다음은무거운 구리 PCB대회 봉사:
소재와 부품:
높은 구리 함량 PCB (2oz, 4oz 또는 6oz 구리 두께)
무거운 전자 부품 (예를 들어, 전력 트랜지스터, 고전력 저항, 히트 싱크)
높은 온도 용매 (예를 들어, 높은 녹는점 납 없는 용매)
고품질의 용매 페이스트
PCB 조립 과정:
PCB 제조:
PCB 표면을 철저히 청소하여 오염 물질을 제거합니다.
부품 배치 요구 사항에 따라 솔더 마스크와 실크 스크린을 적용하십시오.
부착 및 부품 유도에 대한 구멍을 뚫고.
부품 배치:
부품을 PCB에 조심스럽게 배치하여 올바른 방향과 정렬을 보장합니다.
안전한 부품은 고온 용접 페스트를 사용하는 PCB 패드로 이어집니다.
리플로우 용접:
조립된 PCB를 재공류 오븐에 넣거나 뜨거운 공기 재작업소를 사용하십시오.
PCB를 적절한 재흐름 온도 (일반적으로 230°C ~ 260°C) 로 가열하여 용매 페이스트를 녹입니다.
모든 구성 요소 연결에 대한 적절한 용매 습화 및 관절 형성을 보장합니다.
검사 및 시험:
PCB를 시각적으로 검사해 용접교, 냉동 결합, 또는 결여된 부품을 찾아보세요.
연속성, 저항 및 전압 측정과 같은 회로의 기능을 확인하기 위해 전기 테스트를 수행합니다.
회로가 설계 사양을 충족하는지 확인하기 위해 필요한 모든 기능 테스트를 수행합니다.
열 관리:
추가 냉각을 필요로 하는 고전력 부품을 식별합니다.
열을 효과적으로 분산시키기 위해 필요에 따라 방열기 또는 다른 열 관리 솔루션을 설치하십시오.
구성 요소와 히트 싱크 사이의 적절한 열 인터페이스를 보장합니다.
컨포머 코팅 (선택)
액릴 또는 폴리우레탄과 같은 합성 코팅을 적용하여 PCB와 구성 요소를 습기, 먼지 및 부식과 같은 환경 요인으로부터 보호하십시오.
최종 조립 및 포장:
필요한 경우 PCB를 적절한 가구 또는 장치에 고정합니다.
안전 운송 및 배달을 위해 조립 PCB를 포장합니다.
주요 고려 사항무거운 구리 PCB조립:
PCB 재료와 구리 두께가 응용 프로그램의 전력 요구 사항에 적합하도록 보장합니다.
적절한 전력 등급과 열 분산 능력을 갖춘 부품을 선택합니다.
높은 온도 용매와 용매 페이스트를 사용 하 여 더 높은 작동 온도에 견딜 수 있습니다.
부품이 과열되는 것을 방지하기 위해 적절한 열 관리 솔루션을 구현하십시오.
