| 브랜드 이름: | KAZ |
| 모델 번호: | 카자-B-044 |
| MOQ: | 1 단위 |
| 지불 조건: | 서부 동맹, T/T, L/C, D/P, MoneyGram |
| 공급 능력: | 100000 조각 |
알루미늄 LED 무거운 구리 22- 28 층 사용자 지정 인쇄 회로 보드 무거운 구리 PCB
1특징
1한 번의 OEM 서비스, 중국의 첸젠에서 만들어졌습니다.
2게르버 파일 및 고객으로부터 BOM 목록에 의해 제조
3FR4 물질, 94V0 표준을 충족
4SMT, DIP 기술 지원
5납 없는 HASL, 환경 보호
6UL, CE, ROHS 준수
7배송 DHL,UPS,TNT,EMS 또는 고객 요구
2. PCB기술 능력
| SMT | 위치 정확성:20 |
| 부품 크기:0.4×0.2mm ((01005) ¥130×79mm, 플립-칩, QFP, BGA, POP | |
| 최대 부품 높이:25mm | |
| 최대 PCB 크기:680×500mm | |
| 최소 PCB 크기: 제한되지 않습니다. | |
| PCB 두께:0.3~6mm | |
| PCB 무게:3kg | |
| 웨브 솔더 | 최대 PCB 너비:450mm |
| 최소 PCB 너비: 제한되지 않습니다. | |
| 부품 높이: 상위 120mm/보트 15mm | |
| 땀을 흘리는 병사 | 금속 종류: 부품, 전체, 인클레이, 사이드스테프 |
| 금속물질: 구리, 알루미늄 | |
| 표면 완화: Au, 플라팅 슬라이버, 플라팅 Sn | |
| 공기 방광율:20% 이하 | |
| 압축식 | 압력 범위:0-50KN |
| 최대 PCB 크기:800X600mm | |
| 테스트 | 정보통신, 탐사선 비행, 연소, 기능 테스트, 온도 사이클 |
인증서:
ISO9001 / ISO14001 / ISO45001 (군사) / TS16949 (자동차) / RoHS / UL
두꺼운 구리 PCBPCB는 표준 PCB에 비해 두꺼운 구리 층을 가진 특별한 형태의 인쇄 회로 보드입니다.이 증가 된 구리 두께는 여러 장점을 제공하며 특정 응용 프로그램에 적합합니다..
두꺼운 구리 PCB의 주요 특징은 다음과 같습니다.
구리 두께:
표준 PCB의 구리층 두께는 일반적으로 1 평방 피트당 1 ~ 2 온스 (oz / ft 2), 약 35 ~ 70 미크론의 두께에 해당합니다.
두꺼운 구리 PCB현저히 두꺼운 구리층을 가지고 있으며, 일반적으로 3oz/sq ft에서 12oz/sq ft 또는 그 이상이며, 이는 105-420 미크론의 두께에 해당한다.
전력 처리 능력:
구리 두께가 커지면두꺼운 구리 PCB과도한 열 축적이나 전압 하락 없이 더 높은 전류와 전력 수준을 처리할 수 있습니다.
이것은 전원 공급 장치, 모터 드라이브 및 고전류 전자 시스템과 같은 전력 소모 애플리케이션에 이상적입니다.
열 관리:
두꺼운 구리 층은 효과적인 열 방조제로 작용하여 PCB의 난방 구성 요소에서 열 방출을 향상시킵니다.
이러한 향상된 열 관리 기능은 고전력, 고전류 또는 고밀도 회로 설계에 매우 중요합니다.
전기 전도성
증강 된 구리 두께는 흔적의 저항을 줄여 전체 회로 성능과 신호 무결성을 향상시킵니다.
이것은 저저하 impedance, 높은 전류 회로를 필요로 하는 애플리케이션에 유용합니다. 예를 들어 전력 전자 또는 고속 디지털 설계.
경직성 및 기계적 강도:
구리 두께가 증가했기 때문에두꺼운 구리 PCB그들은 더 강하고 기계적으로 더 강하기 때문에 진동, 충격 또는 스트레스 요구 사항의 응용에 적합합니다.
제조업의 도전:
제작두꺼운 구리 PCB첨단 드릴링 기술, 향상 된 접착 및 전문적 인 발열 방법과 같은 전문 제조 프로세스를 필요로합니다.
이러한 제조 과정은 표준 PCB 생산에 비해 더 복잡하고 비용이 많이 들 수 있습니다.
두꺼운 구리 PCB의 응용 분야는 다음과 같습니다.
전력전자, 인버터, 변환기 및 모터 드라이브
산업용 제어 및 유통 시스템을 포함한 고전류 회로
전기차 및 하이브리드 파워트레인 등 자동차용 전자제품
엄격한 전력 및 열 요구 사항이있는 항공 우주 및 방위 응용 프로그램
높은 전류와 전력 요구량을 갖춘 통신 및 네트워크 장비
두꺼운 구리 PCB견고하고 신뢰할 수 있고 고성능의 전자 시스템의 설계 및 개발에 사용할 수 있습니다.열 관리와 전기 전도성은 핵심 요소입니다..

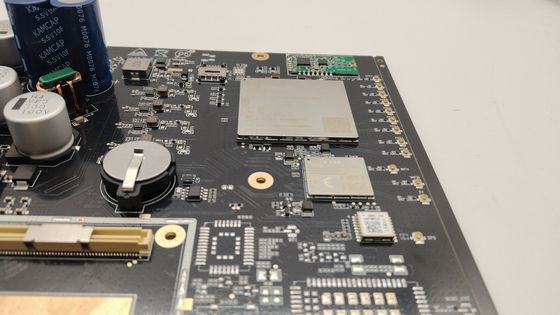

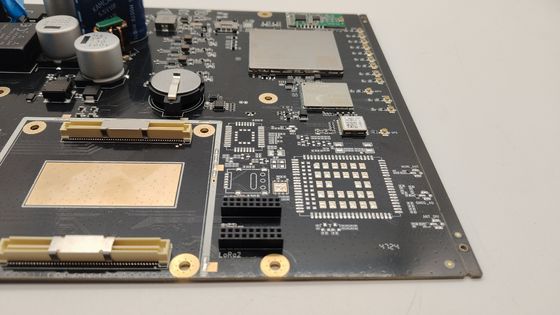

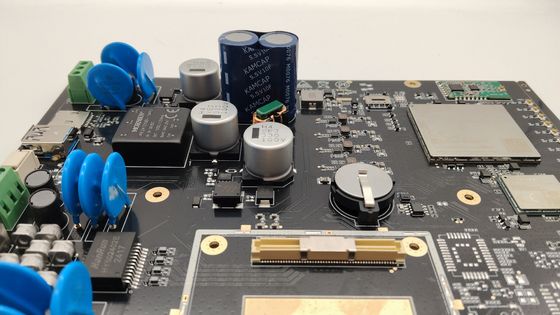

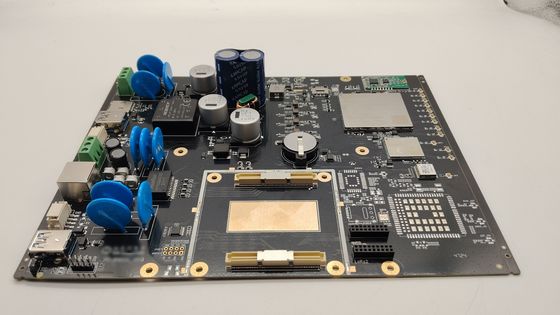

2. PCB 사진
