전자 인쇄 회로 기판을 완성하는 다층 금 도금 표면

전자 인쇄 회로 기판을 완성하는 다층 금 도금 표면

브랜드 이름: KAZ
모델 번호: 카자-B-046
MOQ: 1 단위
가격: 0.1-20 USD / Unit
지불 조건: T/T, 서부 동맹, MoneyGram, L/C, D/A
공급 능력: 2000 m2/달
자세한 정보
원래 장소:
중국
인증:
UL&ROHS
레이어 총수:
2 ' 30 층
맥스 보드 사이즈:
600 밀리미터 X 1200 밀리미터
PCB에 쓸 기재:
FR4, CEM-1, 타코닉, 알루미늄, 높은 Tg 물질, 높은 주파수 로저스, 비난에 까딱없, 아를롱, 무할로겐 물질
울렸습니다 마무리 바오르드스 두께의:
0.21-7.0mm
최소 선 너비:
3 밀리리터 (0.075mm)
최소선 공간:
3 밀리리터 (0.075mm)
최소 구멍 직경:
0.10 밀리미터
마감 처리재:
HASL (주석 납 자유롭 ), ENIG (침지 금), 이머젼 실버, 금 도금법 (금을 번쩍이세요), OSP, 기타 등등.
구리의 두께:
0.5-14oz (18-490um)
E-테스트:
100% E-테스트 (고전압 테스트) ; 날아다니는 프로브 시험
포장 세부 사항:
진공 패키지
공급 능력:
2000 m2/달
강조하다:

전자 회로 기판

,

코드 pcb 시제품

제품 설명

다층 전자 인쇄 회로 보드 금 접착 표면 마무리







특징



1한 번의 OEM 서비스, 중국의 첸젠에서 만들어졌습니다.

2게르버 파일 및 고객으로부터 BOM 목록에 의해 제조

3FR4 물질, 94V0 표준을 충족

4SMT, DIP 기술 지원

5납 없는 HASL, 환경 보호

6UL, CE, ROHS 준수

7배송 DHL,UPS,TNT,EMS 또는 고객 요구





PCB기술 능력



SMT 위치 정확성:20
부품 크기:0.4×0.2mm ((01005) ¥130×79mm, 플립-칩, QFP, BGA, POP
최대 부품 높이:25mm
최대 PCB 크기:680×500mm
최소 PCB 크기: 제한되지 않습니다.
PCB 두께:0.3~6mm
PCB 무게:3kg
웨브 솔더 최대 PCB 너비:450mm
최소 PCB 너비: 제한되지 않습니다.
부품 높이: 상위 120mm/보트 15mm
땀을 흘리는 병사 금속 종류: 부품, 전체, 인클레이, 사이드스테프
금속물질: 구리, 알루미늄
표면 완화: Au, 플라팅 슬라이버, 플라팅 Sn
공기 방광율:20% 이하
압축식 압력 범위:0-50KN
최대 PCB 크기:800X600mm
테스트 정보통신, 탐사선 비행, 연소, 기능 테스트, 온도 사이클





    인쇄 회로 보드 (PCB)전자 장비의 기본 부품이며 다양한 전자 부품들을 연결하고 지원하는 물리적 기반입니다.전자 시스템의 기능과 신뢰성에서 중요한 역할을 합니다..



전자 인쇄 회로 보드의 주요 측면은 다음과 같습니다.



층 및 구성:
PCB는 일반적으로 여러 층으로 구성되며 가장 일반적인 것은 2 또는 4 층 디자인입니다.
이 층은 전도성 경로로 사용되는 구리와 유리 섬유 (FR-4) 또는 다른 특수 재료와 같은 전도성 없는 기판으로 만들어집니다.
다른 계층은 전력 분배 및 소음 감소를 위한 전력 및 지상 평면이 포함될 수 있습니다.


상호 연결 및 추적:
구리층은 전기 신호와 전력을 전달하는 경로로 작용하는 전도성 흔적을 형성하기 위해 새겨집니다.
비아스 (Vias) 는 여러 층의 상호 연결을 가능하게 하는 다양한 층 사이의 흔적을 연결하는 접착된 구멍입니다.
추적 너비, 간격 및 라우팅 패턴은 신호 무결성, 임피던스 및 전반적인 전기 성능을 최적화하도록 설계되었습니다.


전자 부품:
통합 회로, 저항, 콘덴서 및 커넥터와 같은 전자 부품은 PCB에 장착되고 용접됩니다.
이러한 구성 요소의 배치와 라우팅은 최적의 성능, 냉각 및 전체 시스템 기능을 보장하는 데 중요합니다.



PCB 제조 기술:
PCB 제조 프로세스는 일반적으로 라미네이션, 드릴링, 구리 접착, 에치 및 용접 마스크 적용과 같은 단계를 포함합니다.
레이저 드릴링, 고급 플래팅 및 다층 코 라미네이션과 같은 첨단 기술은 전문 PCB 설계에 사용됩니다.


PCB 조립 및 용접:
전자 구성 요소는 구멍 용착 또는 표면 장착 용착과 같은 기술을 사용하여 수동 또는 자동으로 PCB에 배치되고 용접됩니다.
리플로우 용접과 웨브 용접은 부품 연결을 위한 일반적인 자동화 과정입니다.


테스트 및 품질 관리:
PCB는 신뢰성 및 성능을 보장하기 위해 시각 검사, 전기 테스트 및 기능 테스트와 같은 다양한 테스트 및 검사 과정을 거칩니다.
프로세스 검사 및 제조성 설계 (DFM) 관행과 같은 품질 관리 조치는 PCB 생산에서 높은 표준을 유지하는 데 도움이됩니다.


전자 PCB소비자 전자제품, 산업 장비, 자동차 시스템, 의료기기, 항공우주 및 통신 장비 등 다양한 분야에서 사용됩니다.PCB 기술 의 지속적인 발전고밀도 상호 연결 (HDI) PCB 및 유연 PCB의 개발과 같은 기술들은 더 작고 더 강력하고 더 에너지 효율적인 전자 장치의 창조를 가능하게 했습니다.





PCB 사진

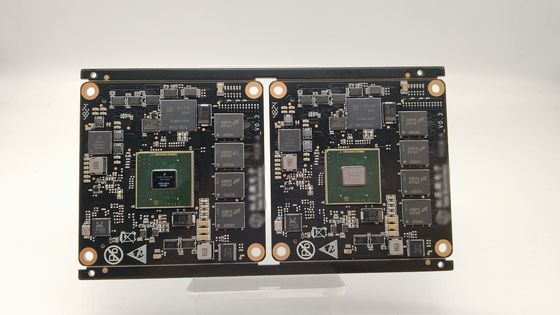

전자 인쇄 회로 기판을 완성하는 다층 금 도금 표면 0

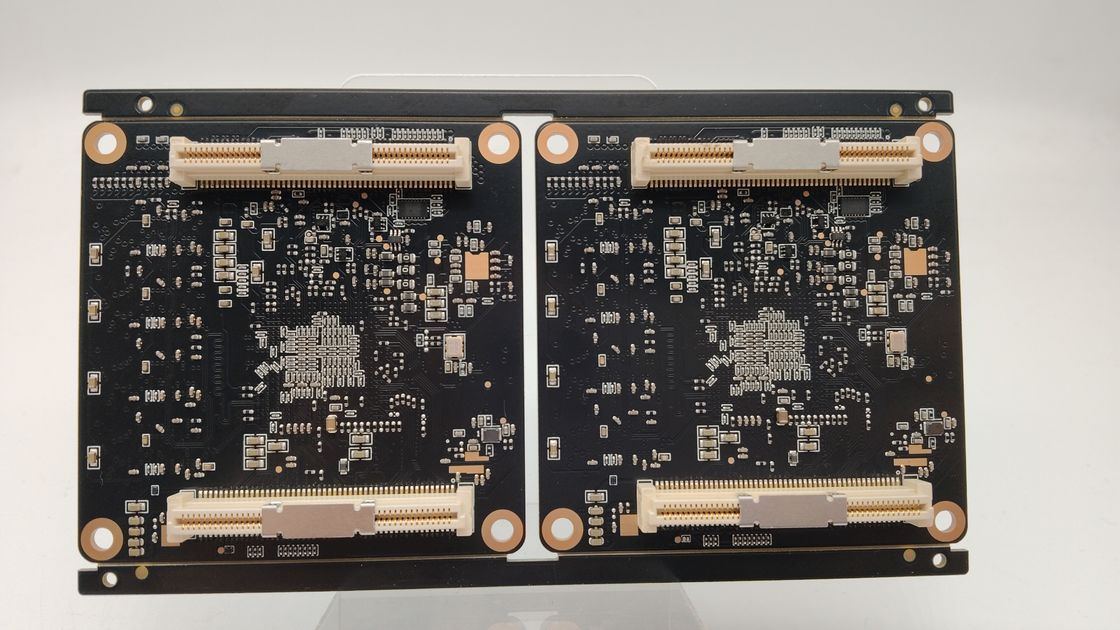

전자 인쇄 회로 기판을 완성하는 다층 금 도금 표면 1

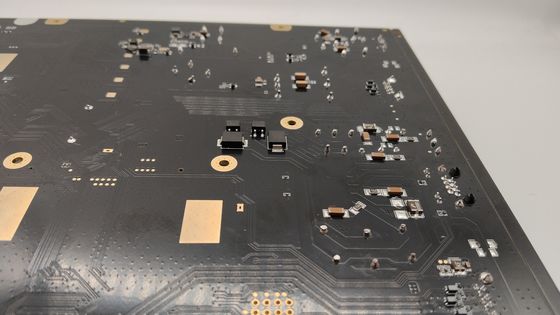

전자 인쇄 회로 기판을 완성하는 다층 금 도금 표면 2
