| 브랜드 이름: | KAZpcb |
| 모델 번호: | PCB-B-006 |
| MOQ: | 1 |
| 가격: | 0.1-3usd/pc |
| 지불 조건: | 페이팔, T는 / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 10000-20000 평방 미터 |
실명 / 묻힌 구멍 4-10 층 FR4 HDI 인쇄 회로 보드 PCB
세부 사양
| 제품 이름 | 다층 FR4 ENIGHASLOSP HDI 인쇄 회로 보드 |
| 소재 | FR-4 |
| 표면 처리 | ENIG/HASL/OSP 등등 |
| 판 두께 | 0.6-1.6mm 또는 그 이상의 두께 |
| 구리 두께 | 00.5-3온스 |
| 솔더마스크 | 검은색/녹색/붉은색/푸른색 |
| 실크 스크린 | 흰색 |
| 인증서 | ISO9001 UL (E337072) TS16949 (0259279) RoHS |
간략한 소개
2007년에 설립된 첸젠 KAZ 회로 회사는 PCB 및 PCBA 주문제조 제조업체입니다.다층 인쇄 회로판 및 금속 기판 회로판 생산이는 제조, 판매, 서비스 등을 포함한 첨단 기술 기업입니다.
우리는 당신에게 가장 빠른 배송 시간 내에 공장 지시 가격으로 품질 제품을 제공 확신합니다!
KAZ 회로는 당신을 위해 무엇을 할 수 있습니까?
빠른 배송: 2L: 3-5days
4L: 5-7일
24h/48h: 긴급 명령
회사 규모: 약 300명의 직원
제조업체의 용량:
| 용량 | 듀얼 사이드: 12000 평방 미터 / 월 다층: 8000 평방 미터 / 달 |
| 최저선 너비/간격 | 4/4 밀리 (1 밀리=0.0254mm) |
| 판 두께 | 0.3~4.0mm |
| 층 | 1~20층 |
| 소재 | FR-4, 알루미늄, PI |
| 구리 두께 | 0.5~4온스 |
| 재료 Tg | Tg140~Tg170 |
| 최대 PCB 크기 | 600*1200mm |
| 분 구멍 크기 | 0.2mm (+/- 0.025) |
| 표면 처리 | HASL, ENIG, OSP |
HDI 인쇄 회로 보드마이크로 비아 또는 μ비아 PCB로도 알려진 PCB는 고밀도 상호 연결 및 소형 전자 구성 요소를 가능하게하는 첨단 PCB 기술입니다.
주요 특징 및 기능HDI 인쇄 회로 보드다음을 포함합니다.
소형화와 밀도가 증가:
HDI PCB는 더 작고 더 가깝게 떨어져있는 비아와 비아를 특징으로하며 더 높은 상호 연결 밀도를 허용합니다.
이렇게 하면 더 작고 공간을 절약할 수 있는 전자 장치와 부품을 설계할 수 있습니다.
미크로비아와 스택드 비아:
HDI PCB작은 레이저로 구멍을 뚫고 PCB의 여러 층을 연결하는 마이크로 비아를 사용합니다.
여러 개의 비아스가 수직으로 쌓여있는 쌓인 비아스는 상호 연결 밀도를 더욱 높일 수 있습니다.
다층 구조:
HDI PCB전통적인 PCB보다 더 많은 층을 가질 수 있습니다. 일반적으로 4~10층 이상입니다.
계층의 증가수는 더 복잡한 라우팅과 컴포넌트 간의 더 많은 연결을 허용합니다.
첨단 재료와 공정:
HDI PCB종종 얇은 구리 필름, 고성능 라미네이트, 첨단 접착 기술과 같은 특수 재료를 사용합니다.
이러한 재료와 프로세스는 더 작고 더 안정적이고 더 높은 성능의 상호 연결을 만들 수 있습니다.
전기적 특성이 향상되었습니다.
경로 폭이 줄고 신호 경로도 짧고HDI PCB전기 성능을 향상시키는 데 도움이 됩니다. 신호 무결성을 향상시키고, 교류를 줄이고, 더 빠른 데이터 전송을 포함해서요.
신뢰성 및 제조성:
HDI PCB높은 신뢰성을 위해 설계되어 있으며, 더 나은 열 관리와 향상된 기계적 안정성 등의 특징이 있습니다.
레이저 뚫기 및 첨단 접착 기술과 같은 HDI PCB의 제조 프로세스는 전문 장비와 전문 지식을 필요로합니다.
HDI 인쇄 회로판응용 프로그램은 다음과 같습니다.
스마트 폰, 태블릿, 그리고 다른 모바일 장치
웨어러블 전자제품 및 사물인터넷 장치
자동차 전자제품 및 고급 운전자 보조 시스템 (ADAS)
고속 컴퓨팅 및 통신 장비
군사용 및 항공용 전자 장비
의료기기 및 장비
소형화, 향상된 기능 및 다양한 전자 제품 및 시스템에서 더 높은 성능에 대한 지속적인 수요는HDI PCB기술.

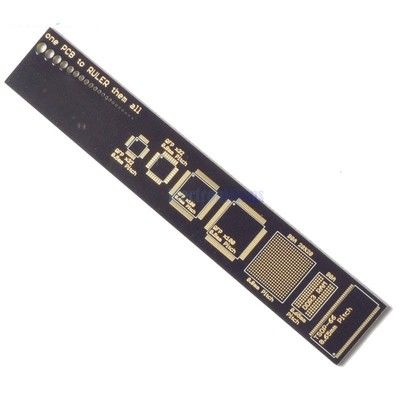

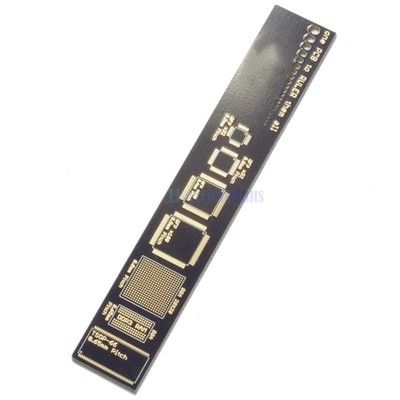

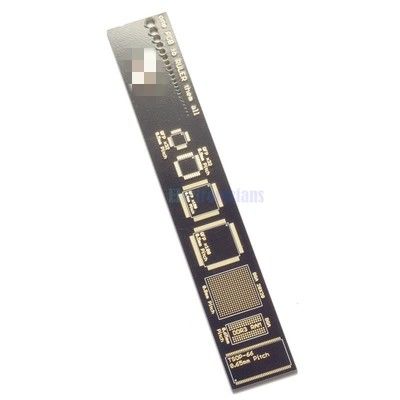

더 많은 사진
