| 브랜드 이름: | KAZpcb |
| 모델 번호: | PCB-B-039 |
| MOQ: | 1 |
| 가격: | 0.1-3usd/pc |
| 지불 조건: | Paypal/, T/T, 서부 동맹 |
| 공급 능력: | 달 당 10000-20000square 미터 |
2-22 레이어 FR4 녹색 솔더마스크 흰색 실크 스크린 전자 인쇄 회로 보드 조립
FR4 초록 용접 마스크 ENIG/OSP/ 골드 피거와 함께 흰색 실크 스크린 PCB 조립 장치 도입
| 범주 | PCBA |
| 레이어 | 2-22L |
| 최대 회로 범위 | 2면 600x1000mm, 다층 600x600mm |
| 최대 구리 두께 | 12OZ |
| 최소 선 폭 간격 | 3.54밀리 |
| 맨 보드 테스트 | 비행 탐사선 |
| 플러그 비아스 용량 | 0.2-0.8mm |
| 용접 마스크 | 파란색, 흰색, 빨간색, 녹색 |
에 대한 간략한 소개첸젠 KAZ 회로 회사, Ltd
간략한 소개
As는 PCB와 PCBA를 주문제작하는 제조업체입니다.KAZ 회로 회사 (KAZ Circuit Co., Ltd) 는 고 정밀성 단일, 양면, 다층 인쇄 회로 보드와 금속 기판 회로 보드를 제조합니다.
우리는 당신이 필요로 하는 것과 당신이 제공한 게르버 파일에 따라 PCB 제품을 제조합니다.
제조업체의 용량:
| 용량 | 듀얼 사이드: 12000 평방 미터 / 월 다층: 8000 평방 미터 / 달 |
| 최저선 너비/간격 | 4/4 밀리 (1 밀리=0.0254mm) |
| 판 두께 | 0.3~4.0mm |
| 층 | 1~20층 |
| 소재 | FR-4, 알루미늄, PI |
| 구리 두께 | 0.5~4온스 |
| 재료 Tg | Tg140~Tg170 |
| 최대 PCB 크기 | 600*1200mm |
| 분 구멍 크기 | 0.2mm (+/- 0.025) |
| 표면 처리 | HASL, ENIG, OSP |
우리가 제공하는 서비스:
| 레이어 |
선행 시간 (고속 서비스) |
선행 시간 (사본) |
| 2L | 24시간 | 3~4일 |
| 4L | 36시간 | 5~7일 |
| 6L | 72시간 | 8~10일 |
|
참고문서 |
분기 구멍: 0.2mm |
|
|
적용 |
산업 제어, 통신, 보안, LED 조명, 디지털, 스마트 제품 등 | |
|
프로젝트 |
HDI보드,금손가락,높은 주파수보드,장님/장사다층 보드, SMT/DIP ect. | |
우리가 비즈니스 관계를 맺는 고객들은
전자 회로판 조립기능적인 전자 장치를 만들기 위해 인쇄 회로 보드 (PCB) 에 전자 부품을 조립하고 상호 연결하는 제조 프로세스입니다.
전자 회로 보드 조립 과정의 핵심 단계는 다음과 같습니다.
PCB 제조:
PCB는 피버글라스 또는 다른 변압물질과 같은 비전도 기판에 구리 흔적을 층화하고 발열하여 제조됩니다.
구리 흔적, 부품 배치 및 기타 특징을 포함한 PCB 디자인은 종종 컴퓨터 보조 설계 (CAD) 소프트웨어를 사용하여 생성됩니다.
부품 구매:
필요 한 전자 부품, 예를 들어 저항, 콘덴서, 통합 회로 (IC) 및 커넥터, 공급 업체 에서 구입 됩니다.
전기적 특성, 물리적 크기, PCB 디자인과의 호환성 등을 기준으로 부품들을 신중하게 선택하세요.
요소 배치:
전자 구성 요소는 수동 또는 자동화 된 기술, 예를 들어 픽 앤 플래시 머신을 사용하여 PCB에 배치됩니다.
구성 요소 배치는 PCB 설계에 의해 안내되며 보드에서 올바른 방향과 정렬을 보장합니다.
용접:
구성 요소는 PCB에 고정되어 용접 과정을 통해 전기적으로 연결됩니다.
이것은 파동 용접, 재흐름 용접 또는 선택 용접과 같은 다양한 방법을 사용하여 수행 할 수 있습니다.
용액은 부품 선과 PCB의 구리 패드 사이의 전기 전도성 및 기계적 연결을 형성합니다.
검사 및 시험:
조립 된 PCB는 회로의 품질과 기능을 보장하기 위해 시각 검사 및 다양한 테스트 절차를 거칩니다.
이러한 시험에는 전기 시험, 기능 시험, 환경 시험 및 신뢰성 시험이 포함될 수 있습니다.
검사 및 테스트 단계에서 발견 된 결함 또는 문제는 최종 조립 전에 해결됩니다.
정화 및 정형 코팅:
용접 후, PCB는 남은 흐름이나 오염 물질을 제거하기 위해 청소 할 수 있습니다.
응용 분야에 따라 PCB에 적합성 코팅을 적용하여 환경 보호를 제공하고 신뢰성을 향상시킬 수 있습니다.
최종 조립 및 포장:
시험 및 검사 된 PCB는 차시, 하우스 또는 다른 기계 구성 요소와 같은 더 큰 시스템 또는 장치에 통합 될 수 있습니다.
그 후 조립 된 제품은 포장되어 운송 또는 추가 유통을 위해 준비됩니다.
전자 회로판 조립전자제품의 제조에 중요한 과정으로 최종 제품의 안정적이고 효율적인 작동을 보장합니다. 기술 전문 지식을 결합합니다.고품질의 전자 시스템을 제공하기 위한 정밀 제조 및 품질 관리 조치.

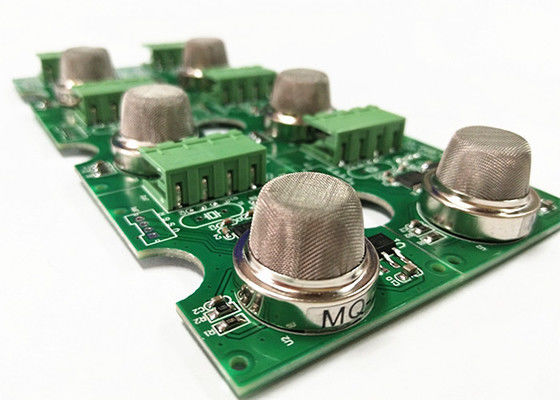

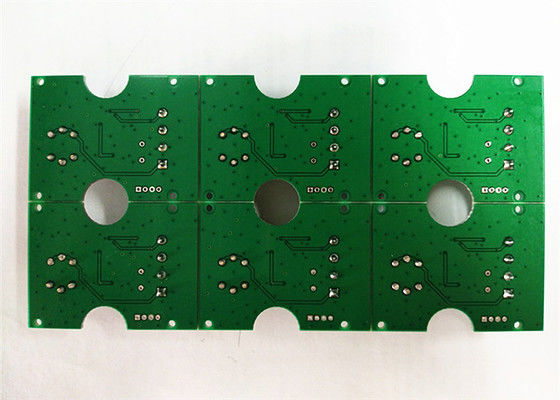

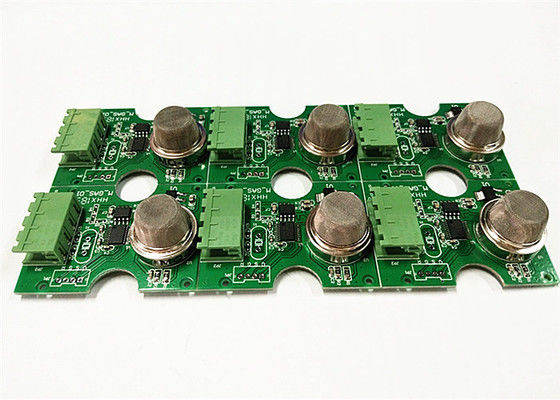

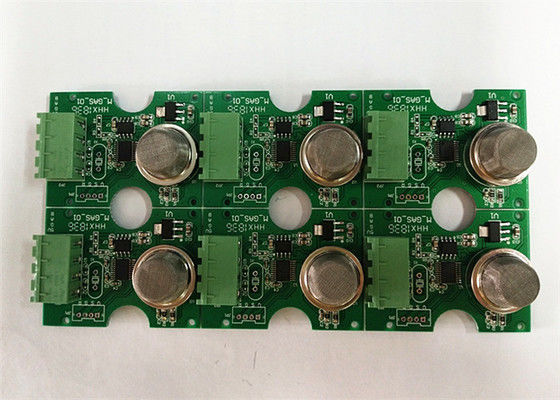

FR4의 더 많은 사진 녹색 솔더 마스크 흰색 실크 스크린 PCB 조립 ENIG / OSP / 금 손가락
우리가 제안할 수 있는 pcb 또는 pcba 제품을 필요로 하는 프로젝트가 있는지 알 수 있나요?
