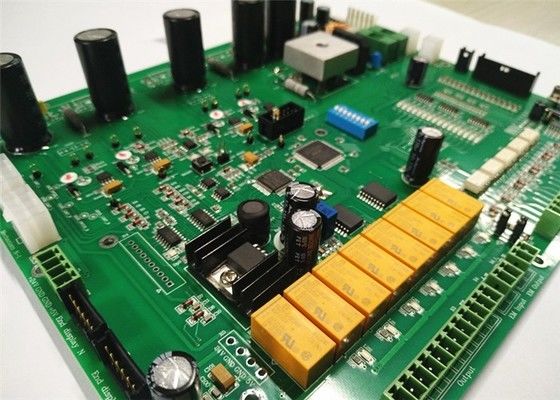

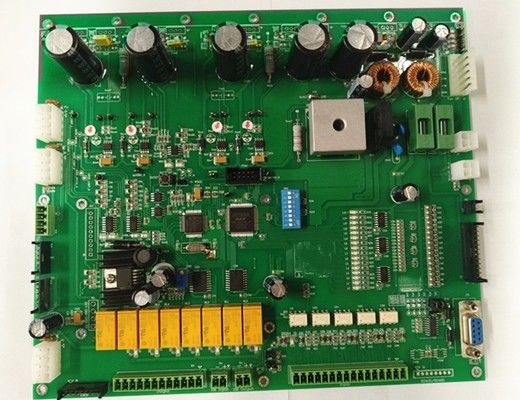

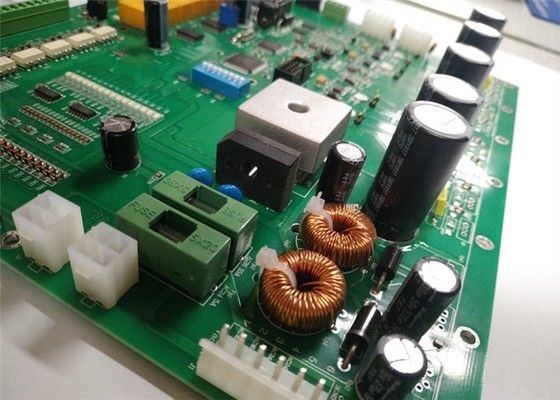

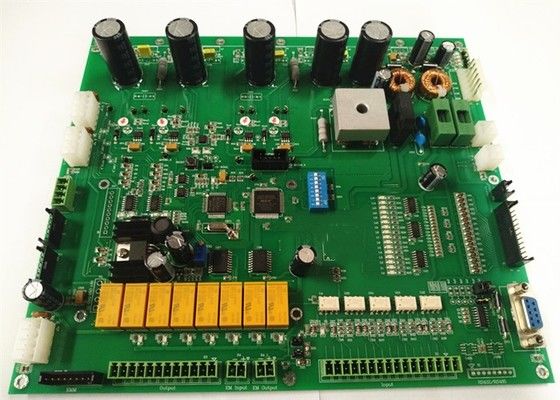

2L 1.6mm FR4 납 없는 전자 PCB 조립 첸젠 PCB 조립 서비스

2L 1.6mm FR4 납 없는 전자 PCB 조립 첸젠 PCB 조립 서비스

조립과 함께 전자 회로 보드의 특징
1원스톱 OEM 서비스: 중국 첸젠에서 만든
2게르버 파일과 BOM 리스트에서 제조
3SMT, DIP 기술 지원
4FR4 물질 94v0 표준을 충족
5UL,CE,ROHS 준수
6표준 납품 시간: 2L에 4-5days; 4L에 5-7days. 급속한 서비스가 제공됩니다.

세부 사양

재료 FR4
마감판 두께 1.6MM
핀란드 구리 두께 1OZ
레이어 4
용매 마스크 색상 녹색
실크 스크린 화이트
표면 처리 HASL
완성된 크기 맞춤

KAZ 회로는 당신을 위해 무엇을 할 수 있습니까?

PCB 제조 (원형, 중소, 대량 생산)

부품 공급

PCB 조립/SMT/DIP

PCB / PCBA의 전체 요금을 얻으려면 아래와 같은 정보를 제공하십시오.

게르버 파일, PCB의 세부 사양

BOM 목록 (Excel fomart로 더 좋습니다)

PCBA의 사진 (이 PCBA를 전에 한 경우)

회사 정보:
KAZ 회로는 2007 년부터 중국에서 PCB 전문 제조업체입니다. 또한 우리 고객에게 PCB 조립 서비스를 제공합니다. 이제 약 300 명의 직원이 있습니다. ISO9001, TS16949, UL, RoHS와 인증되었습니다.우리는 가장 빠른 배송 시간 내에 공장 지시 가격으로 품질 제품을 제공 확신합니다!

제조업체의 용량:

전자 회로판 조립전자 부품의 조립 및 상호 연결을 위한 제조 과정인쇄 회로 보드 (PCB)기능적인 전자 장치를 만드는 것입니다.

주요 단계전자 회로 보드 조립그 과정은:

PCB 제조:

PCB는 피버글라스 또는 다른 변압물질과 같은 비전도 기판에 구리 흔적을 층화하고 발열하여 제조됩니다.

구리 흔적, 부품 배치 및 기타 특징을 포함한 PCB 디자인은 종종 컴퓨터 보조 설계 (CAD) 소프트웨어를 사용하여 생성됩니다.

부품 구매:

필요 한 전자 부품, 예를 들어 저항, 콘덴서, 통합 회로 (IC) 및 커넥터, 공급 업체 에서 구입 됩니다.

전기적 특성, 물리적 크기, PCB 디자인과의 호환성 등을 기준으로 부품들을 신중하게 선택하세요.

요소 배치:

전자 구성 요소는 수동 또는 자동화 된 기술, 예를 들어 픽 앤 플래시 머신을 사용하여 PCB에 배치됩니다.

구성 요소 배치는 PCB 설계에 의해 안내되며 보드에서 올바른 방향과 정렬을 보장합니다.

용접:

구성 요소는 PCB에 고정되어 용접 과정을 통해 전기적으로 연결됩니다.

이것은 파동 용접, 재흐름 용접 또는 선택 용접과 같은 다양한 방법을 사용하여 수행 할 수 있습니다.

용액은 부품 선과 PCB의 구리 패드 사이의 전기 전도성 및 기계적 연결을 형성합니다.

검사 및 시험:

조립 된 PCB는 회로의 품질과 기능을 보장하기 위해 시각 검사 및 다양한 테스트 절차를 거칩니다.

이러한 시험에는 전기 시험, 기능 시험, 환경 시험 및 신뢰성 시험이 포함될 수 있습니다.

검사 및 테스트 단계에서 발견 된 결함 또는 문제는 최종 조립 전에 해결됩니다.

정화 및 정형 코팅:

용접 후, PCB는 남은 흐름이나 오염 물질을 제거하기 위해 청소 할 수 있습니다.

응용 분야에 따라 PCB에 적합성 코팅을 적용하여 환경 보호를 제공하고 신뢰성을 향상시킬 수 있습니다.

최종 조립 및 포장:

시험 및 검사 된 PCB는 차시, 하우스 또는 다른 기계 구성 요소와 같은 더 큰 시스템 또는 장치에 통합 될 수 있습니다.

그 후 조립 된 제품은 포장되어 운송 또는 추가 유통을 위해 준비됩니다.

전자 회로판 조립전자제품의 제조에 중요한 과정으로 최종 제품의 안정적이고 효율적인 작동을 보장합니다. 기술 전문 지식을 결합합니다.고품질의 전자 시스템을 제공하기 위한 정밀 제조 및 품질 관리 조치.

더 많은 사진
