| 브랜드 이름: | KAZ-PCBA |
| 모델 번호: | 카즈-B-D0051 |
| MOQ: | 5 세트 |
| 가격: | 10-100USD/SET |
| 지불 조건: | T/T, 웨스턴 유니온, 페이팔 |
| 공급 능력: | T/T, 웨스턴 유니온, 페이팔 |

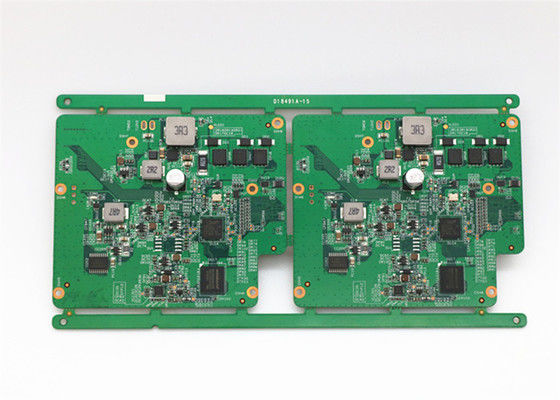

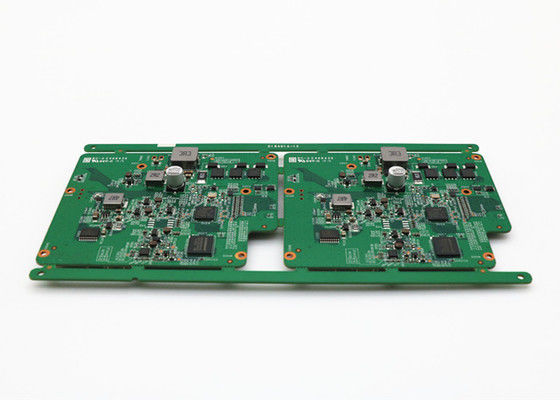

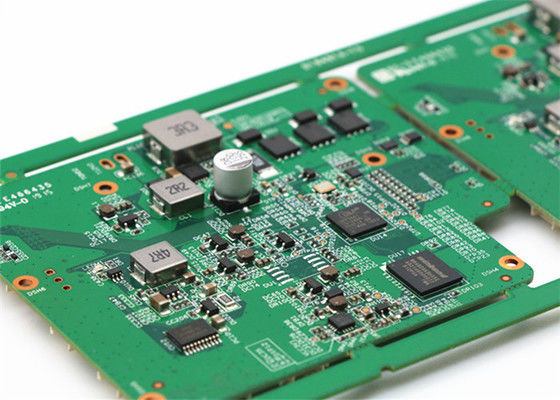

인쇄 회로 보드 조립 납 없는 표면 장착 pcba 보드 흰색 실크 스크린
특징
세부 사양
| 소재 | FR4 |
| 마감판 두께 | 1.6MM |
| 핀란드 구리 두께 | 1OZ |
| 레이어 | 4L |
| 솔더 마스크 색상 | 녹색 |
| 실크 스크린 | 흰색 |
| 표면 처리 | 납 없는 |
| 완성된 크기 | 맞춤형 |
KAZ 회로는 당신을 위해 무엇을 할 수 있습니까?
PCB / PCBA의 전체 요금을 얻으려면 아래와 같은 정보를 제공하십시오.
회사 정보:
KAZ 회로는 2007 년부터 중국에서 PCB 전문 제조업체입니다. 또한 우리 고객에게 PCB 조립 서비스를 제공합니다. 이제 약 300 명의 직원이 있습니다. ISO9001, TS16949, UL, RoHS와 인증되었습니다.우리는 가장 빠른 배송 시간 내에 공장 지시 가격으로 품질 제품을 제공 확신합니다!
제조업체의 용량:
| 용량 | 듀얼 사이드: 12000 평방 미터 / 월 다층: 8000 평방 미터 / 달 |
| 최저선 너비/간격 | 4/4 밀리 (1 밀리=0.0254mm) |
| 판 두께 | 0.3~4.0mm |
| 층 | 1~20층 |
| 소재 | FR-4, 알루미늄, PI |
| 구리 두께 | 0.5~4온스 |
| 재료 Tg | Tg140~Tg170 |
| 최대 PCB 크기 | 600*1200mm |
| 분 구멍 크기 | 0.2mm (+/- 0.025) |
| 표면 처리 | HASL, ENIG, OSP |
PCB 설계 및 제조:
PCB 설계 엔지니어와 협력하여 사용자 지정 PCB를 위한 스케마 및 레이아웃을 만듭니다.
부품 배치, 추적 라우팅 및 모든 특수 요구 사항을 포함하여 PCB 설계 완료
PCB 제조업체에 설계 파일을 보내 제조.
제조사로부터 벗은 PCB를 받고 결함이 있는지 확인하십시오.
부품 구매:
IC, 저항, 콘덴서 및 커넥터와 같은 필요한 전자 구성 요소를 결정합니다.
필요 한 부품 을 허가 된 배포자 로부터 또는 제조사 로부터 직접 구매 하십시오.
구성 요소가 PCB 설계와 호환되고 프로젝트 사양을 충족하는지 확인합니다.
PCB 조립:
PCB를 조립하기 위해 표면을 청소하고 부품 패드에 용매 페이스트를 적용하여 준비하십시오.
자동 픽 앤 플래시 머신을 사용하여 PCB에 구성 요소를 정확하게 배치하십시오.
재공류 오븐과 같은 통제된 환경에서 용접 페이스트를 재공류하면 구성 요소 연결이 발생합니다.
조립된 PCB의 시각적 및 전기적 검사를 수행하여 구성 요소의 적절한 배치와 용접 결합을 보장합니다.
전용 조립 과정 (필요한 경우):
PCB 설계 및 응용에 따라 다음과 같은 추가 조립 과정이 필요할 수 있습니다.
뚫린 구멍 부품 삽입 및 용접
볼 그리드 어레이 (BGA) 또는 칩 스케일 패키지 (CSP) 구성 요소 연결
환경보호를 위한 합성 코팅 또는 포팅
히트 싱크 또는 열 관리 부품 설비
시험 및 품질 보장:
사용자 지정 PCB의 기능성과 신뢰성을 확인하기 위해 다양한 테스트를 수행합니다. 예를 들어:
전기 테스트 (예를 들어 연속성, 저항, 전압 및 전류 측정)
PCB가 설계 사양에 부합하는지 확인하기 위한 기능 테스트
환경 테스트 (예: 온도, 습도, 진동) (필요한 경우)
테스트 결과와 조립 중에 발생하는 모든 문제를 문서화하십시오.
최종 조립 및 포장:
최종 제품이나 시스템 (적절할 경우) 에 맞춤형 PCB를 통합합니다.
안전 운송 및 고객에게 배달을 위해 PCB 또는 완전한 조립을 포장하십시오.
조립 설명서, 스케마 및 시험 보고서와 같은 필요한 모든 문서를 제공하십시오.
사용자 정의 PCB 조립 프로세스 전체에서 제조업체는 엄격한 품질 관리 절차를 유지하고 산업 표준을 준수하며 모든 구성 요소 및 프로세스의 추적성을 보장해야합니다.
사진
