ENIG 6 레이어 HDI PCB 공장 PCB 조립 첸젠 인쇄 회로 보드 제조업체

ENIG 6 레이어 HDI PCB 공장 PCB 조립 첸젠 인쇄 회로 보드 제조업체

브랜드 이름: Null
모델 번호: KAZ
MOQ: 1pcs
가격: 0.1-5 USD
지불 조건: T/T, 서부 동맹, Paypal
공급 능력: 20000 미터
자세한 정보
원래 장소:
중국
인증:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT와 하락:
지원
적용:
카메라 PCBA
성분:
고객들에 의해 공급되거나 제조에 의해 공급됩니다
인쇄 회로 기판 검사:
AOI ; 열리고 짧은 것을 위한 100%test ;
PCBA 테스트:
엑스레이, 기능 테스트
PCB:
레이저와 매설 구멍과 HDI
포장 세부 사항:
Vacuum Package
공급 능력:
20000 미터
강조하다:

HDI 프린트 회로 기판 조립

,

ENIG 프린트 회로 기판 조립

,

OSP 6 층 원형 집회

제품 설명

인쇄 회로 보드 ENIG OSP 6 층 HDI PCB 조립 서비스 PCB 공장 PCB 조립 첸젠 인쇄 회로 보드 제조업체



1세부 사양

소재 FR4
판 두께 10.6mm
표면 처리 ENIG+OSP
구리 두께 1/1/1/1/1 OZ
솔더마스크 녹색
실크 스크린 흰색
미인 레이저 드릴 홀 4 밀
패널 마우스 콧물



소개:

인쇄 회로 보드 조립 그것은 SMT ((지표면에 장착된 기술) 과 DIP를 PCB로 연결합니다.



생산량:

SMT와 DIP 모두 PCB 보드에 구성 요소를 통합하는 방법입니다. 주요 차이점은SMT는 PCB에 구멍을 뚫을 필요가 없지만 DIP는 뚫린 구멍에 부품의 핀을 연결해야 합니다.



SMT:

주로 PCB 보드 일부 마이크로 구성 요소를 연결하는 페이스트를 포장 기계 사용. 생산 과정은 다음과 같습니다: PCB 보드 위치, 솔더 페이스트 인쇄, 페이스트 및 포장,소금 가구로 돌아가, 마침내 검사.

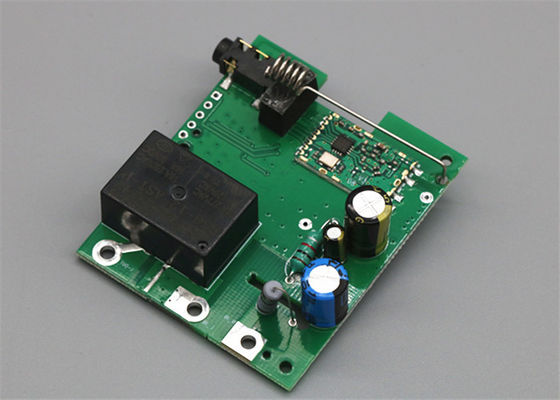

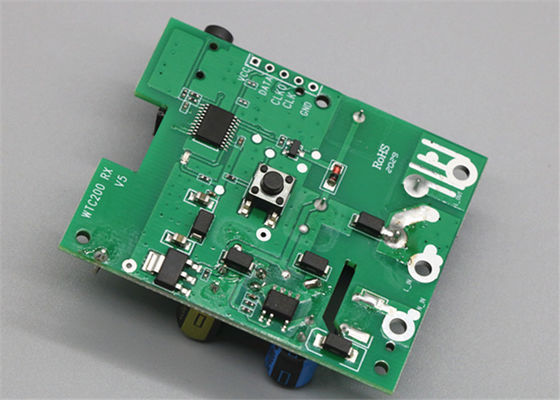

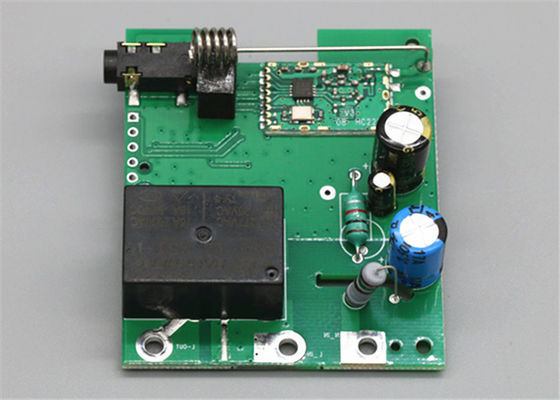

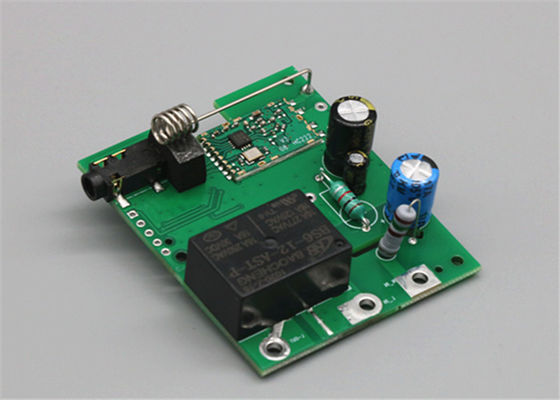

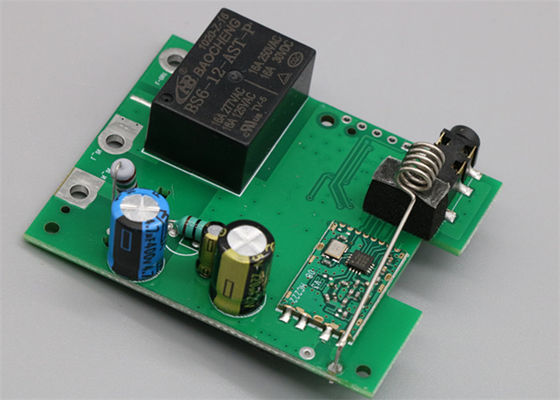

2사진



ENIG 6 레이어 HDI PCB 공장 PCB 조립 첸젠 인쇄 회로 보드 제조업체 0
