FR4 6층 PCB 1.6mm 2OZ 인쇄회로판 전자제품 제조업체

FR4 6층 PCB 1.6mm 2OZ 인쇄회로판 전자제품 제조업체

브랜드 이름: Null
모델 번호: 카즈
MOQ: 1pcs
가격: 0.1-5 USD
지불 조건: T/T, 웨스턴 유니온, 페이팔
공급 능력: 20000 미터
자세한 정보
원래 장소:
중국
인증:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT와 하락:
지원
적용:
카메라 PCBA
구성 요소:
고객들에 의해 공급되거나 제조에 의해 공급됩니다
인쇄 회로 기판 검사:
AOI ; 열리고 짧은 것을 위한 100%test ;
PCBA 테스트:
엑스레이, 기능 테스트
PCB:
레이저와 매설 구멍과 HDI
솔드마스크:
Green/Bule/Black/white
소재:
FR4
표면:
ENIG / HASL
실크 스트린:
검은색
레이어:
6 층
두께:
1.6mm
포장 세부 사항:
진공 패키지
공급 능력:
20000 미터
강조하다:

FR4 6층 PCB

,

2oz 인쇄 회로 보드

,

인쇄회로판 전자제품 제조업체

제품 설명

6 층 HDI 인쇄 회로 보드 조립 납 없는 1.6mm 1OZ



1세부 사양

소재 FR4
판 두께 10.6mm
표면 처리 납 없는
구리 두께 1/1/1/1/1/10
솔더마스크 녹색
실크 스크린 흰색
미인 레이저 드릴 홀 4 밀
패널 V-Cut



소개:

전자 회로 그것은 SMT (Surface Mounted Technolofy) 와 DIP를 PCB로 연결합니다.



생산량:

SMT와 DIP 모두 PCB 보드에 구성 요소를 통합하는 방법입니다. 주요 차이점은SMT는 PCB에 구멍을 뚫을 필요가 없지만 DIP는 뚫린 구멍에 부품의 핀을 연결해야 합니다.



SMT:

주로 PCB 보드 일부 마이크로 구성 요소를 연결하는 페이스트를 포장 기계 사용. 생산 과정은 다음과 같습니다: PCB 보드 위치, 솔더 페이스트 인쇄, 페이스트 및 포장,소금 가구로 돌아가, 마침내 검사.

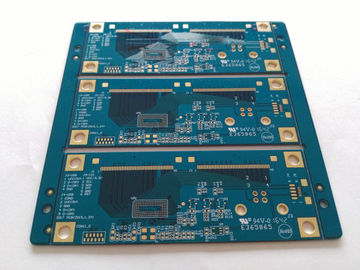

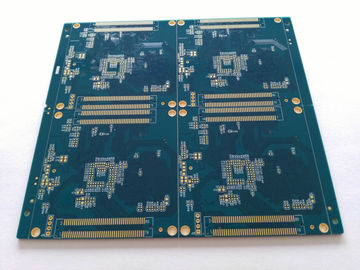

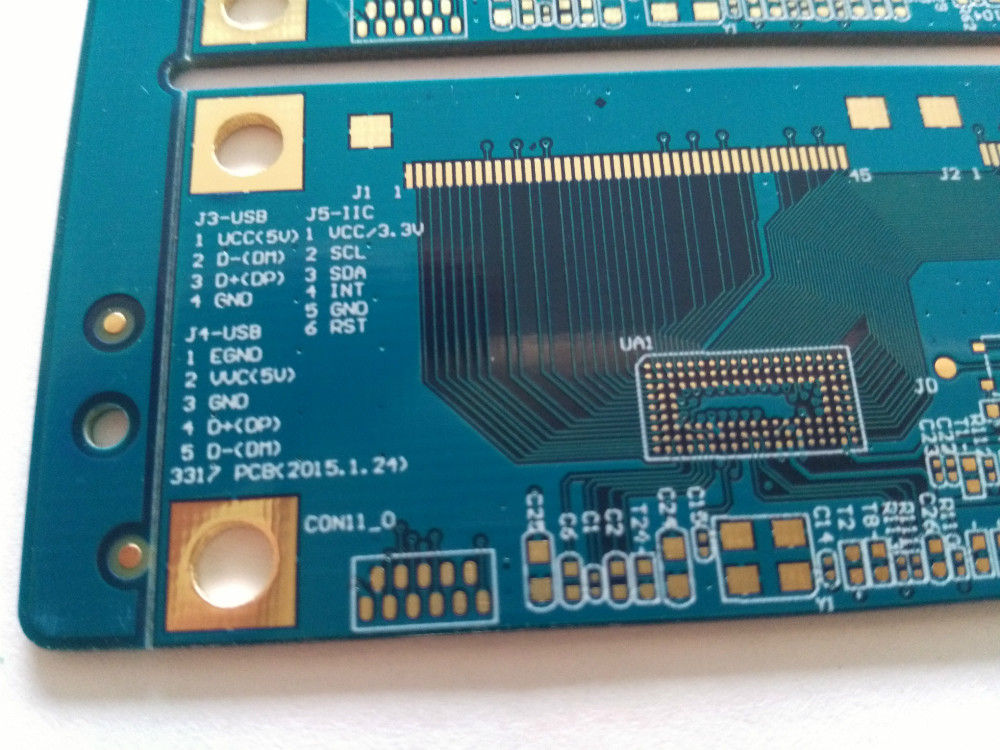

2사진



FR4 6층 PCB 1.6mm 2OZ 인쇄회로판 전자제품 제조업체 0FR4 6층 PCB 1.6mm 2OZ 인쇄회로판 전자제품 제조업체 1FR4 6층 PCB 1.6mm 2OZ 인쇄회로판 전자제품 제조업체 2



FAQ



Q: PCB 제조에 어떤 파일을 사용하십니까?
A: Gerber 또는 Eagle, BOM 목록, PNP 및 부품 위치



Q: 샘플을 제공 할 수 있습니까?
A: 예, 우리는 대량 생산 전에 테스트를 위해 샘플을 사용자 정의 할 수 있습니다



Q: 나는 언제 Gerber, BOM 및 테스트 절차를 보낸 후 인용문을 얻을 수 있습니까?
A: PCB 코팅에 6시간 이내에, PCBA 코팅에 24~48시간 이내에.



Q: 어떻게 PCB 생산 과정을 알 수 있습니까?

A: PCB 생산 및 부품 구매에 5-7일, PCB 조립 및 테스트에 14일.



Q: 어떻게 내 PCB의 품질을 확인할 수 있습니까?
A: 우리는 PCB 제품의 각 조각이 배송 전에 잘 작동하는지 확인합니다. 우리는 테스트 절차에 따라 모든 것을 테스트합니다.
