| 브랜드 이름: | KAZ |
| 모델 번호: | 카자-B-106 |
| MOQ: | 1 단위 |
| 지불 조건: | T/T, 서부 동맹, MoneyGram, L/C, D/A |
| 공급 능력: | 2000 m2/달 |
pcb 공장 제조업자 94V0 PCB 보드 HDI 인쇄 회로 보드 100% E 테스트 600 mm x 1200 mm
1특징
1한 번의 OEM 서비스, 중국의 첸젠에서 만들어졌습니다.
2게르버 파일 및 고객으로부터 BOM 목록에 의해 제조
3FR4 물질, 94V0 표준을 충족
4SMT, DIP 기술 지원
5납 없는 HASL, 환경 보호
6UL, CE, ROHS 준수
7배송 DHL,UPS,TNT,EMS 또는 고객 요구
2. PCB기술 능력
| SMT | 위치 정확성:20 |
| 부품 크기:0.4×0.2mm ((01005) ¥130×79mm, 플립-칩, QFP, BGA, POP | |
| 최대 부품 높이:25mm | |
| 최대 PCB 크기:680×500mm | |
| 최소 PCB 크기: 제한되지 않습니다. | |
| PCB 두께:0.3~6mm | |
| PCB 무게:3kg | |
| 웨브 솔더 | 최대 PCB 너비:450mm |
| 최소 PCB 너비: 제한되지 않습니다. | |
| 부품 높이: 상위 120mm/보트 15mm | |
| 땀을 흘리는 병사 | 금속 종류: 부품, 전체, 인클레이, 사이드스테프 |
| 금속물질: 구리, 알루미늄 | |
| 표면 완화: Au, 플라팅 슬라이버, 플라팅 Sn | |
| 공기 방광율:20% 이하 | |
| 압축식 | 압력 범위:0-50KN |
| 최대 PCB 크기:800X600mm | |
| 테스트 | 정보통신망, 탐사선 비행, 연소, 기능 테스트, 온도 사이클 |
HDI 인쇄 회로 보드마이크로 비아 또는 μ비아 PCB로도 알려진 PCB는 고밀도 상호 연결 및 소형 전자 구성 요소를 가능하게하는 첨단 PCB 기술입니다.
주요 특징 및 기능HDI 인쇄 회로 보드다음을 포함합니다.
소형화와 밀도가 증가:
HDI PCB더 작고 더 가깝게 떨어져있는 비아와 비아를 특징으로하여 더 높은 상호 연결 밀도를 허용합니다.
이렇게 하면 더 작고 공간을 절약할 수 있는 전자 장치와 부품을 설계할 수 있습니다.
미크로비아와 스택드 비아:
HDI PCB작은 레이저로 구멍을 뚫고 PCB의 여러 층을 연결하는 마이크로 비아를 사용합니다.
여러 개의 비아스가 수직으로 쌓여있는 쌓인 비아스는 상호 연결 밀도를 더욱 높일 수 있습니다.
다층 구조:
HDI PCB전통적인 PCB보다 더 많은 층을 가질 수 있습니다. 일반적으로 4~10층 이상입니다.
계층의 증가수는 더 복잡한 라우팅과 컴포넌트 간의 더 많은 연결을 허용합니다.
첨단 재료와 공정:
HDI PCB종종 얇은 구리 필름, 고성능 라미네이트, 첨단 접착 기술과 같은 특수 재료를 사용합니다.
이러한 재료와 프로세스는 더 작고 더 안정적이고 더 높은 성능의 상호 연결을 만들 수 있습니다.
전기적 특성이 향상되었습니다.
경로 폭이 줄고 신호 경로도 짧고HDI PCB전기 성능을 향상시키는 데 도움이 됩니다. 신호 무결성을 향상시키고, 교류를 줄이고, 더 빠른 데이터 전송을 포함해서요.
신뢰성 및 제조성:
HDI PCB높은 신뢰성을 위해 설계되어 있으며, 더 나은 열 관리와 향상된 기계적 안정성 등의 특징이 있습니다.
레이저 뚫기 및 첨단 접착 기술과 같은 HDI PCB의 제조 프로세스는 전문 장비와 전문 지식을 필요로합니다.
HDI 인쇄 회로판응용 프로그램은 다음과 같습니다.
스마트 폰, 태블릿, 그리고 다른 모바일 장치
웨어러블 전자제품 및 사물인터넷 장치
자동차 전자제품 및 고급 운전자 보조 시스템 (ADAS)
고속 컴퓨팅 및 통신 장비
군사용 및 항공용 전자 장비
의료기기 및 장비
소형화, 향상된 기능 및 다양한 전자 제품 및 시스템에서 더 높은 성능에 대한 지속적인 수요는 HDI PCB 기술의 채택을 주도했습니다.

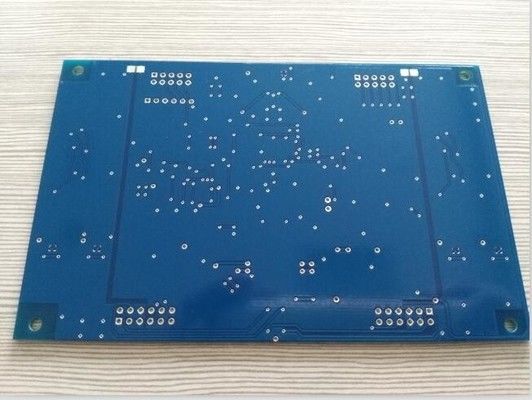

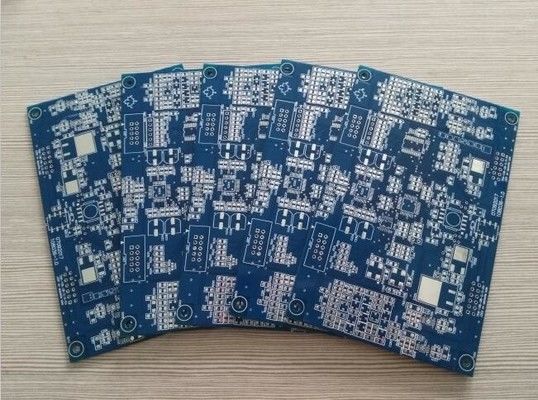

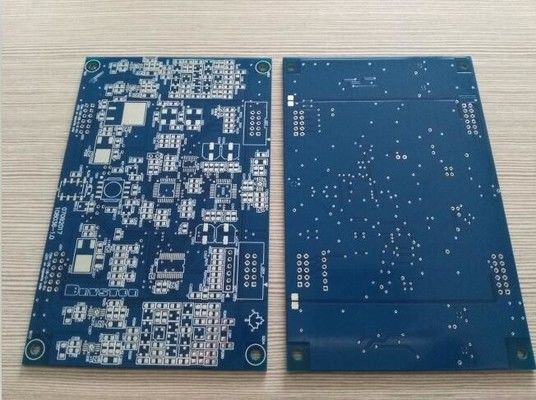

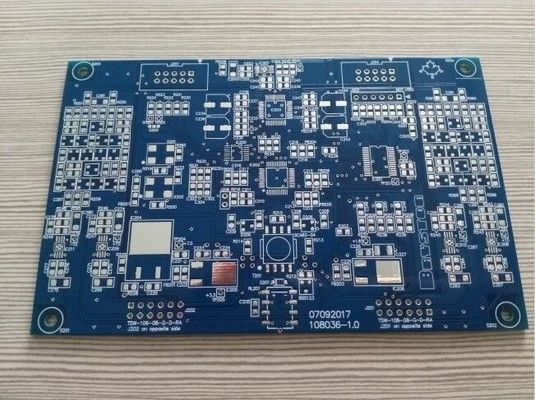

2. PCB 사진
