브랜드 이름: | KAZ Circuit |
모델 번호: | PCBA-B-00201 |
MOQ: | 1 pc |
가격: | USD/pc |
지불 조건: | 티 / T는, 웨스턴 유니온, 페이팔 |
공급 능력: | 20,000 평방 미터/달 |
HDI 프린트 서킷 보드 조립 8 계층 임피던스 제어 PCBA 설계
세부 사양:
층 | 8 층 |
소재 | FR-4 |
판 두께 | 1.6mm |
구리 두께 | 1온스 |
표면 처리 | ENIG |
판매 마스크 & 실크 스크린 | 녹색 |
품질 표준 | IPC 클래스 2, 100% E 테스트 |
인증서 | TS16949, ISO9001, UL, RoHS |
KAZ 회로는 당신을 위해 무엇을 할 수 있습니까?
PCB / PCBA의 전체 요금을 얻으려면 아래와 같은 정보를 제공하십시오.
회사 정보:
KAZ 회로는 2007 년부터 중국에서 PCB 전문 제조업체입니다. 또한 우리 고객에게 PCB 조립 서비스를 제공합니다. 이제 약 300 명의 직원이 있습니다. ISO9001, TS16949, UL, RoHS와 인증되었습니다.우리는 가장 빠른 배송 시간 내에 공장 지시 가격으로 품질 제품을 제공 확신합니다!
제조업체의 용량:
용량 | 듀얼 사이드: 12000 평방 미터 / 월 다층: 8000 평방 미터 / 달 |
최저선 너비/간격 | 4/4 밀리 (1 밀리=0.0254mm) |
판 두께 | 0.3~4.0mm |
층 | 1~20층 |
소재 | FR-4, 알루미늄, PI |
구리 두께 | 0.5~4온스 |
재료 Tg | Tg140~Tg170 |
최대 PCB 크기 | 600*1200mm |
분 구멍 크기 | 0.2mm (+/- 0.025) |
표면 처리 | HASL, ENIG, OSP |
SMT 용량
PCBA 설계인쇄 회로 보드에 전자 회로 구성 요소의 레이아웃 및 배치를 만드는 과정입니다.PCBA 설계전자 기기의 성공적인 제조와 작동에 필수적입니다.
다음은 PCBA 설계의 몇 가지 주요 측면입니다:
스키마틱 캡처:
전자 회로의 기능과 연결을 정의합니다.
적절한 부품과 포장지를 선택하십시오.
논리적인 흐름과 설계 규칙의 준수
PCB 레이아웃:
보드 크기와 모양, 층 구조를 정의합니다.
기능, 열 관리 및 제조성을 위해 구성 요소를 최적으로 배치하십시오.
신호의 무결성, 전력 분배 및 전자기 호환성 (EMC) 을 고려하면서 구성 요소를 연결하는 경로 케이블.
제조용 설계 (DFM) 가이드라인을 포함합니다.
부품 선택 및 배치:
전기, 기계 및 환경 요구 사항에 따라 구성 요소를 선택하십시오.
추적 길이를 최소화하고 신호 경로를 최적화하고 조립을 용이하게 하기 위해 구성 요소를 배열합니다.
부품 방향, 냉각, 테스트 또는 재작업에 대한 접근을 고려하십시오.
전력 설계:
다양한 전압 레일에 효율적인 전력 배급망을 설계합니다.
분리 콘덴서, 전압 조절기 및 다른 전력 관리 회로를 구현합니다.
제대로 땅으로 꽂고 소음이나 파장을 최소화하세요.
신호 무결성 및 EMC:
고속 디지털 신호의 추적 임피던스, 라우팅 및 종료 제어.
전기 자기 간섭 (EMI) 을 완화하기 위해 보호, 필터링 및 기타 기술을 구현하십시오.
정전전기 방출 (ESD) 보호를 고려하십시오.
열 관리:
가열 부품을 확인하고 적절한 냉각 솔루션을 제공합니다.
열 통로, 열 방출기, 공기 흐름 등을 고려해야 합니다.
시험 및 제조 가능성:
시험점, 점퍼 및 기타 기능을 포함하여 회로 내 테스트를 용이하게 합니다.
용접 마스크, 스크린 프린팅 및 다른 조립 관련 측면에 대한 DFM 지침을 따르십시오.
PCBA 설계일반적으로 Altium Designer, Eagle, 또는 KiCad와 같은 전문 CAD (컴퓨터 지원 설계) 소프트웨어를 사용하여 스케마를 캡처하고 PCB를 배치합니다.그리고 필요한 제조 파일을 생성.
PCBA 설계복잡성은 프로젝트 요구 사항, 구성 요소 밀도, 신호 속도 및 기타 요인에 따라 다릅니다.PCBA 설계전자 회로 원리, 제조 프로세스, 그리고 디자인 베스트 프랙티스를 잘 이해해야 합니다.

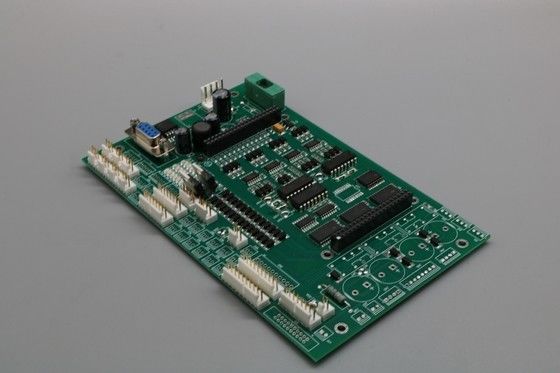

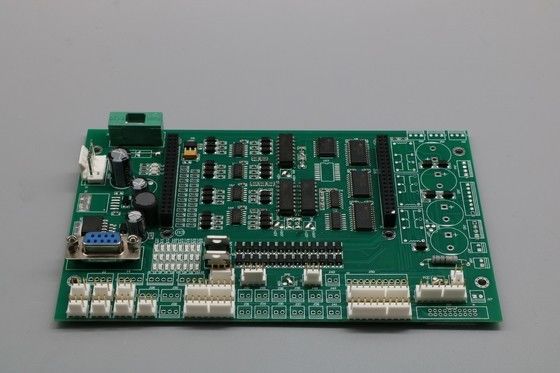

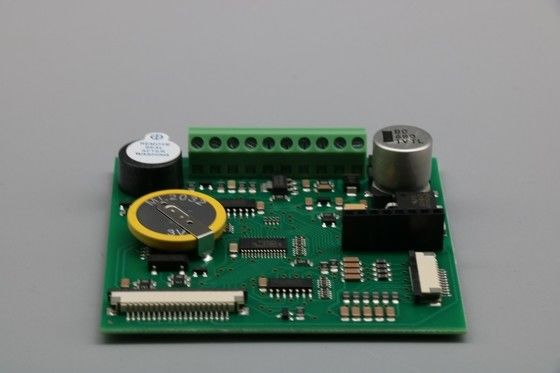

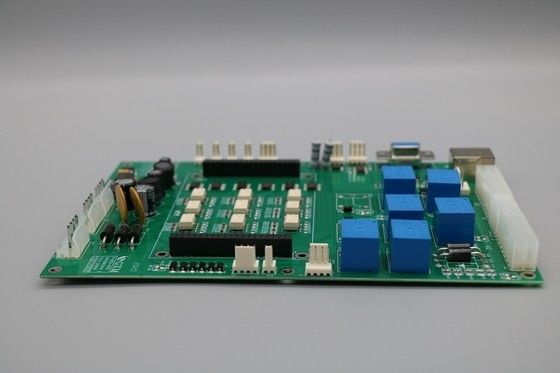

이 사진HDI 인쇄 회로 보드 어셈블리 8 층
