| 브랜드 이름: | KAZ |
| 모델 번호: | 카자-B-007 |
| MOQ: | 1 단위 |
| 지불 조건: | T/T, 서부 동맹, MoneyGram, L/C, D/A |
| 공급 능력: | 2000 m2/달 |
전자 회로 보드 조립 계약 제조 스위치 pcb 조립
1스위치 PCBA의 특징
• 재료: FR4 Tg180, 6층
• 최소 흔적/공간: 0.1mm
• 장님 및 매장
재료: FR4, 높은 Tg
RoHS 지침을 준수합니다
판 두께: 0.4-5.0mm +/-10%
계층 수: 1-22 계층
구리 무게: 0.5-5 온스
뚫린 구멍의 끝 부분: 8 밀리
레이저 드릴: 4 밀리
미니 추적 너비/공간: 4/4 밀리 (생산), 3/3 밀리 ( 샘플링)
용접 마스크: 녹색, 파란색, 흰색, 검은색, 파란색, 노란색
전설: 하얀색, 검은색, 노란색
최대 판 크기: 18 * 2 인치
마감 유형 옵션: 금, 은, 진, 고금, HASL, LF HASL
검사 표준: ipc-A-600H/IPC-6012B, 2/3급
전자 테스트: 100%
보고: 최종 검사, E 테스트, 용접 능력 테스트, 마이크로 섹션
인증: UL, SGS, RoHS 지침을 준수합니다. ISO 9001:2008, ISO/TS16949:2009
2PCBA를 바꿔능력
| SMT | 위치 정확성:20 |
| 부품 크기:0.4×0.2mm ((01005) ¥130×79mm, 플립-칩, QFP, BGA, POP | |
| 최대 부품 높이:25mm | |
| 최대 PCB 크기:680×500mm | |
| 최소 PCB 크기: 제한되지 않습니다. | |
| PCB 두께:0.3~6mm | |
| PCB 무게:3kg | |
| 웨브 솔더 | 최대 PCB 너비:450mm |
| 최소 PCB 너비: 제한되지 않습니다. | |
| 부품 높이: 상위 120mm/보트 15mm | |
| 땀을 흘리는 병사 | 금속 종류: 부품, 전체, 인클레이, 사이드스테프 |
| 금속물질: 구리, 알루미늄 | |
| 표면 완화: Au, 플라팅 슬라이버, 플라팅 Sn | |
| 공기 방광율:20% 이하 | |
| 압축식 | 압력 범위:0-50KN |
| 최대 PCB 크기:800X600mm | |
| 테스트 | 정보통신망, 탐사선 비행, 연소, 기능 테스트, 온도 사이클 |
전자 회로판 조립기능적인 전자 장치를 만들기 위해 인쇄 회로 보드 (PCB) 에 전자 부품을 조립하고 상호 연결하는 제조 프로세스입니다.
주요 단계전자 회로 보드 조립그 과정은:
PCB 제조:
PCB는 피버글라스 또는 다른 변압물질과 같은 비전도 기판에 구리 흔적을 층화하고 발열하여 제조됩니다.
구리 흔적, 부품 배치 및 기타 특징을 포함한 PCB 디자인은 종종 컴퓨터 보조 설계 (CAD) 소프트웨어를 사용하여 생성됩니다.
부품 구매:
필요 한 전자 부품, 예를 들어 저항, 콘덴서, 통합 회로 (IC) 및 커넥터, 공급 업체 에서 구입 됩니다.
전기적 특성, 물리적 크기, PCB 디자인과의 호환성 등을 기준으로 부품들을 신중하게 선택하세요.
요소 배치:
전자 구성 요소는 수동 또는 자동화 된 기술, 예를 들어 픽 앤 플래시 머신을 사용하여 PCB에 배치됩니다.
구성 요소 배치는 PCB 설계에 의해 안내되며 보드에서 올바른 방향과 정렬을 보장합니다.
용접:
구성 요소는 PCB에 고정되어 용접 과정을 통해 전기적으로 연결됩니다.
이것은 파동 용접, 재흐름 용접 또는 선택 용접과 같은 다양한 방법을 사용하여 수행 할 수 있습니다.
용액은 부품 선과 PCB의 구리 패드 사이의 전기 전도성 및 기계적 연결을 형성합니다.
검사 및 시험:
조립 된 PCB는 회로의 품질과 기능을 보장하기 위해 시각 검사 및 다양한 테스트 절차를 거칩니다.
이러한 시험에는 전기 시험, 기능 시험, 환경 시험 및 신뢰성 시험이 포함될 수 있습니다.
검사 및 테스트 단계에서 발견 된 결함 또는 문제는 최종 조립 전에 해결됩니다.
정화 및 정형 코팅:
용접 후, PCB는 남은 흐름이나 오염 물질을 제거하기 위해 청소 할 수 있습니다.
응용 분야에 따라 PCB에 적합성 코팅을 적용하여 환경 보호를 제공하고 신뢰성을 향상시킬 수 있습니다.
최종 조립 및 포장:
시험 및 검사 된 PCB는 차시, 하우스 또는 다른 기계 구성 요소와 같은 더 큰 시스템 또는 장치에 통합 될 수 있습니다.
그 후 조립 된 제품은 포장되어 운송 또는 추가 유통을 위해 준비됩니다.
전자 회로판 조립전자제품의 제조에 중요한 과정으로 최종 제품의 안정적이고 효율적인 작동을 보장합니다. 기술 전문 지식을 결합합니다.고품질의 전자 시스템을 제공하기 위한 정밀 제조 및 품질 관리 조치.

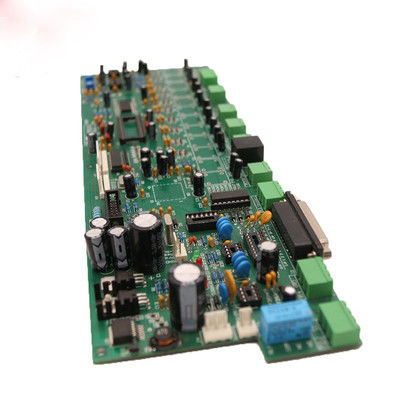

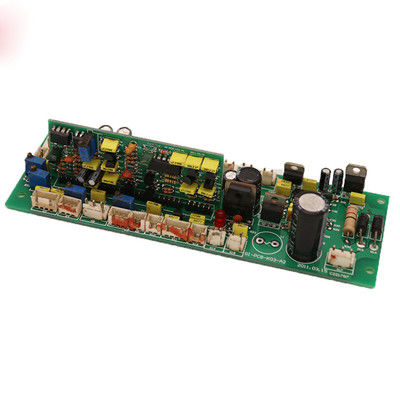

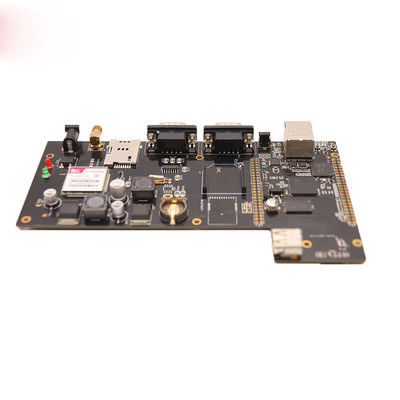

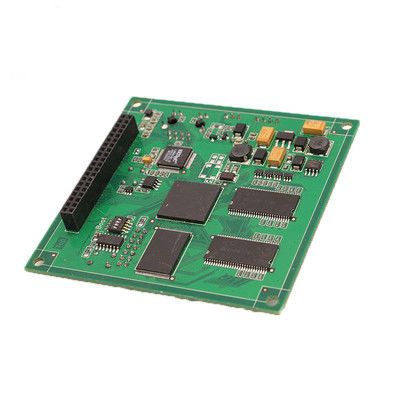

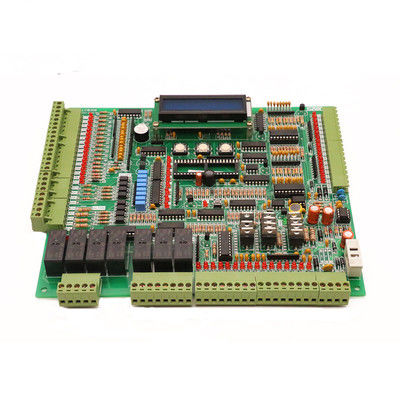

2PCBA 사진 전환
