| 브랜드 이름: | KAZ Circuit |
| 모델 번호: | PCB-S-0009 |
| MOQ: | 1 PC |
| 가격: | USD/pc |
| 지불 조건: | 전신환, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 20,000 평방미터 / 달 |

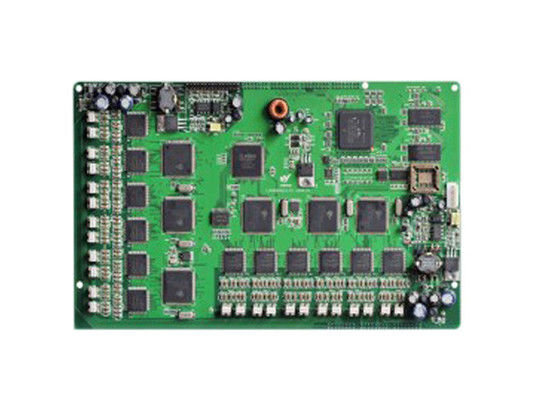

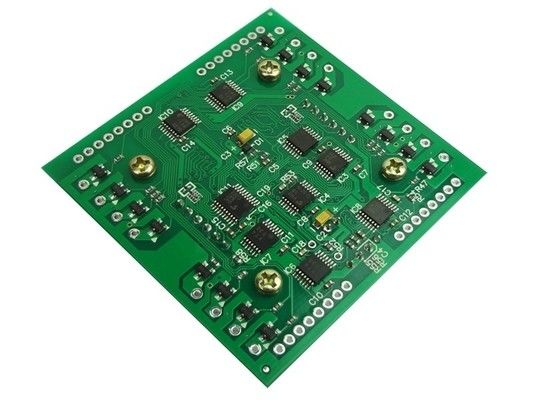

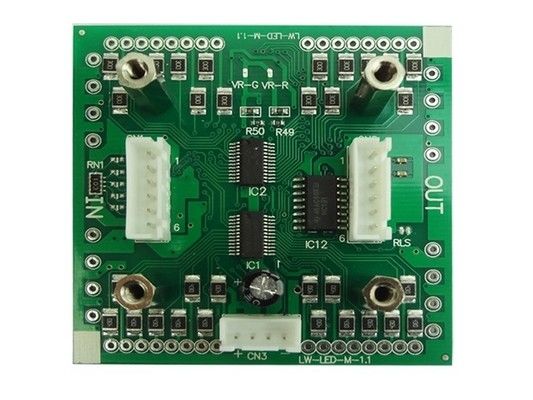

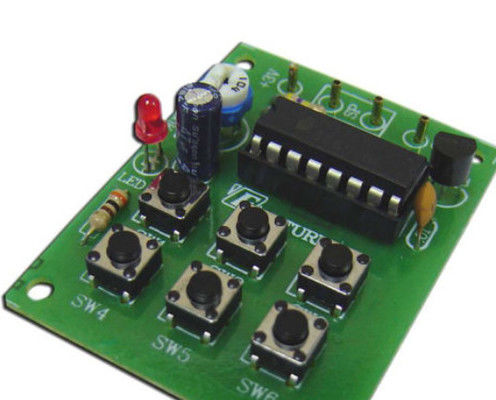

DIP 전자 자동차 PCB 조립 FR4 납 없는 HASL 3 밀 OEM SMT PCB 조립 첸젠
세부 사양:
PCB / PCBA의 전체 요금을 얻으려면 아래와 같은 정보를 제공하십시오.
|
|
|
KAZ 회로는 당신을 위해 무엇을 할 수 있습니까?
PCB / PCBA의 전체 요금을 얻으려면 아래와 같은 정보를 제공하십시오.
제조업체의 용량:
| 용량 | 듀얼 사이드: 12000 평방 미터 / 월 다층: 8000 평방 미터 / 달 |
| 최저선 너비/간격 | 4/4 밀리 (1 밀리=0.0254mm) |
| 판 두께 | 0.3~4.0mm |
| 층 | 1~20층 |
| 소재 | FR-4, 알루미늄, PI |
| 구리 두께 | 0.5~4온스 |
| 재료 Tg | Tg140~Tg170 |
| 최대 PCB 크기 | 600*1200mm |
| 분 구멍 크기 | 0.2mm (+/- 0.025) |
| 표면 처리 | HASL, ENIG, OSP |
전자 회로판 조립 기능적인 전자 장치를 만들기 위해 인쇄 회로 보드 (PCB) 에 전자 부품을 조립하고 상호 연결하는 제조 프로세스입니다.
주요 단계전자 회로 보드 조립그 과정은:
PCB 제조:
PCB는 피버글라스 또는 다른 변압물질과 같은 비전도 기판에 구리 흔적을 층화하고 발열하여 제조됩니다.
구리 흔적, 부품 배치 및 기타 특징을 포함한 PCB 디자인은 종종 컴퓨터 보조 설계 (CAD) 소프트웨어를 사용하여 생성됩니다.
부품 구매:
필요 한 전자 부품, 예를 들어 저항, 콘덴서, 통합 회로 (IC) 및 커넥터, 공급 업체 에서 구입 됩니다.
전기적 특성, 물리적 크기, PCB 디자인과의 호환성 등을 기준으로 부품들을 신중하게 선택하세요.
요소 배치:
전자 구성 요소는 수동 또는 자동화 된 기술, 예를 들어 픽 앤 플래시 머신을 사용하여 PCB에 배치됩니다.
구성 요소 배치는 PCB 설계에 의해 안내되며 보드에서 올바른 방향과 정렬을 보장합니다.
용접:
구성 요소는 PCB에 고정되어 용접 과정을 통해 전기적으로 연결됩니다.
이것은 파동 용접, 재흐름 용접 또는 선택 용접과 같은 다양한 방법을 사용하여 수행 할 수 있습니다.
용액은 부품 선과 PCB의 구리 패드 사이의 전기 전도성 및 기계적 연결을 형성합니다.
검사 및 시험:
조립 된 PCB는 회로의 품질과 기능을 보장하기 위해 시각 검사 및 다양한 테스트 절차를 거칩니다.
이러한 시험에는 전기 시험, 기능 시험, 환경 시험 및 신뢰성 시험이 포함될 수 있습니다.
검사 및 테스트 단계에서 발견 된 결함 또는 문제는 최종 조립 전에 해결됩니다.
정화 및 정형 코팅:
용접 후, PCB는 남은 흐름이나 오염 물질을 제거하기 위해 청소 할 수 있습니다.
응용 분야에 따라 PCB에 적합성 코팅을 적용하여 환경 보호를 제공하고 신뢰성을 향상시킬 수 있습니다.
최종 조립 및 포장:
시험 및 검사 된 PCB는 차시, 하우스 또는 다른 기계 구성 요소와 같은 더 큰 시스템 또는 장치에 통합 될 수 있습니다.
그 후 조립 된 제품은 포장되어 운송 또는 추가 유통을 위해 준비됩니다.
전자 회로판 조립전자제품의 제조에 중요한 과정으로 최종 제품의 안정적이고 효율적인 작동을 보장합니다. 기술 전문 지식을 결합합니다.고품질의 전자 시스템을 제공하기 위한 정밀 제조 및 품질 관리 조치.
