| 브랜드 이름: | KAZ |
| 모델 번호: | KAZA-080 |
| MOQ: | 1 유닛 |
| 지불 조건: | 웨스턴 유니온, 전신환, L/C (신용장), D/P (지급도 조건), 머니그램 |
| 공급 능력: | 100000개 부분 |
FR4 다층 전자 회로 보드 조립 블루 Soldmask 1oz 구리
PCB 전자 회로 보드 조립 SMT
1특징
1한 번의 OEM 서비스, 중국의 첸젠에서 만들어졌습니다.
2게르버 파일 및 고객으로부터 BOM 목록에 의해 제조
3FR4 물질, 94V0 표준을 충족
4SMT, DIP 기술 지원
5납 없는 HASL, 환경 보호
6UL, CE, ROHS 준수
7배송 DHL,UPS,TNT,EMS 또는 고객 요구
2PCBA 기술 능력
|
SMT 제조 능력
|
|||
|
항목
|
생산 능력
|
제조 방법
|
|
|
생산량 (min/Max)
|
50×50mm / 500×500mm
|
|
|
|
생산판 두께
|
0.2 4mm
|
|
|
|
인쇄 용접 페스트
|
지원 방법
|
|
자기장치, 진공 플랫폼
|
|
|
|
진공으로 고정, 양쪽에서 클램핑, 플렉서블 클램핑, 얇은 판으로 플렉서블 클램핑
|
|
|
청소 인쇄 용매 페이스트 방법
|
|
드라이 메소드 + 습기 메소드 + 진공 메소드
|
|
|
인쇄 정확성
|
±0.025mm
|
|
|
|
SPI
|
부피의 반복 정확성
|
3σ에서 < 1%
|
|
|
장착 부품
|
부품 크기
|
0603 (선택) L75mm 커넥터
|
|
|
피치
|
0.15mm
|
|
|
|
반복 정확성
|
±0.01mm
|
|
|
|
AOI
|
FOV 크기
|
61×45mm
|
|
|
시험 속도
|
9150mm2/sec
|
|
|
|
3D 엑스레이
|
쏘는 각도
|
0-45
|
|
3, PCB 조립 서비스 사양
| 1 | 레이어 | 1~30층 |
| 2 | 소재 | FR-4, CEM-1, CEM-3, 높은 TG, FR4 알로겐 없는 FR-1, FR-2, 알루미늄 |
| 3 | 판 두께 | 0.2mm-7mm |
| 4 | 최대.완료 된 보드 쪽 | 500mm*500mm |
| 5 | 구멍의 최소 크기 | 0.25mm |
| 6 | 라인 너비 최소 | 00.075mm ((3mil) |
| 7 | 미니 라인 간격 | 00.075mm ((3mil) |
| 8 | 표면 마감/처리 | HALS/HALS 납 없는, 화학 진, 화학 금, 몰입 금 몰입 은/금, Osp, 금 접착 |
| 9 | 구리 두께 | 00.5-4.0온스 |
| 10 | 용접 마스크 색상 | 녹색/검은/백색/붉은/푸른/노란색 |
| 11 | 안쪽 포장 | 진공 포장, 플라스틱 가방 |
| 12 | 외부 포장 | 표준 포장지 |
| 13 | 구멍 허용량 | PTH: ± 0.076, NTPH:±0.05 |
| 14 | 인증서 | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | 프로파일링 펀칭 | 라우팅, V-CUT, 비벨링 |
| 16 | 대회 봉사 | 모든 종류의 인쇄 회로 보드 조립에 OEM 서비스를 제공하는 |

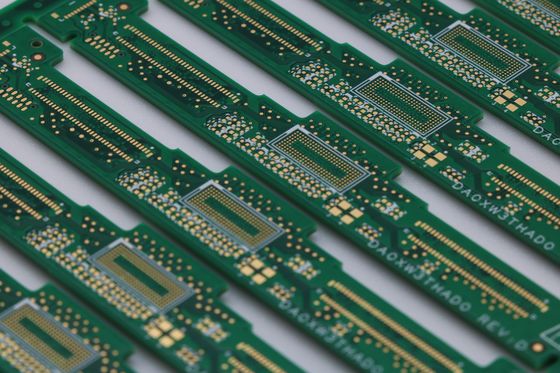

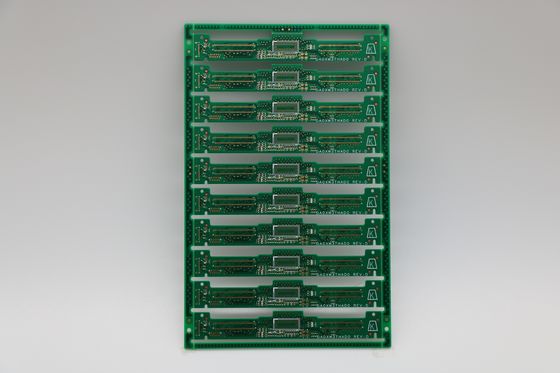

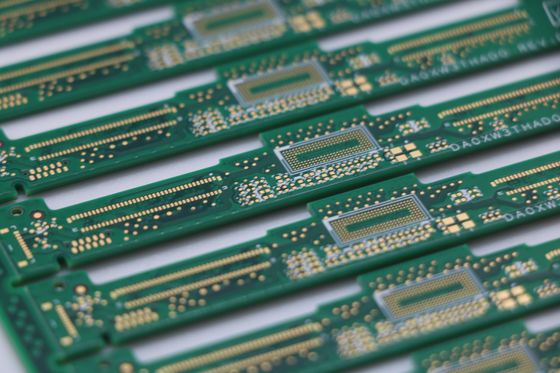

4PCBA 그림
제품 적용:
1, 통신
2, 소비자 전자
3, 보안 모니터
4차량용 전자제품
5스마트 홈
6산업용 제어기
7, 군사 및 국방
8, 자동차
9스마트 홈
10산업 자동화
11의약품
12새로운 에너지
그리고 계속
FAQ
Q1: 당신은 공장 또는 무역 회사입니까?
우리는 공장입니다. 우리 회사는 주로 제조업입니다.PCB 전자.
Q2: 샘플 주문을 받아?
------ 예, 우리는 샘플 주문을 받아 들일 수 있습니다.
Q3: 당신의 보증 정책은 무엇입니까?
우리는 2 년의 보증을 제공합니다. 개인 계절에 의해 결함이 없는 상품에 대해, 우리는 그것을 교체 할 것입니다.
Q4: 지불 조건은 어떤가요?
------ 우리는 T / T를 사전에, 페이팔, 또는 알리바바 무역 보증으로 받아들이고 있습니다.
Q5: 대량 주문의 납품 시간은 무엇입니까?
------ 일반적으로, 그것은 20-35 일 정도 걸립니다, 주문량에 따라 다릅니다.
